| مواد واشر: | NBR / HNBR / EPDM / ویتون A / ویتون G / FPM | مواد صفحات: | AISI 304 / AISI 316 / تیتانیوم / TiPa / نیکل / SMO254 / آلیاژ 904L |
|---|---|---|---|

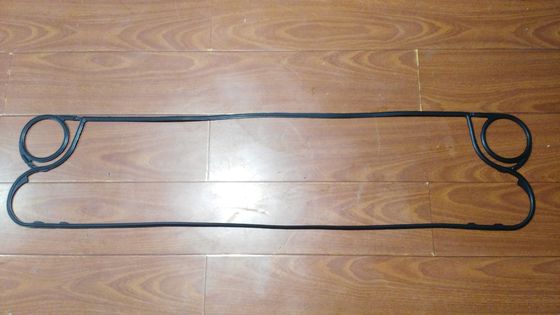

| اندازه مرکز واشر: | 870 * 122 میلی متر | اندازه شکل واشر: | 964.4 * 215.9 میلی متر |
| ضخامت واشر: | 4.4 میلی متر | منطقه انتقال: | 0.18㎡ |
| قطر سوراخ واشر: | 65 میلی متر | حداکثر دما: | 220 |
| فشار حداکثر: | 25bar | اندازه شکل صفحه: | 978 * 232 میلی متر |
| برجسته: | واشر مبدل حرارتی M6M,واشر مبدل حرارتی صفحه نیکل |
||

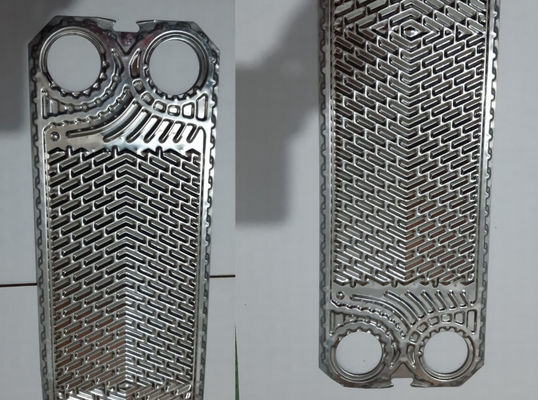

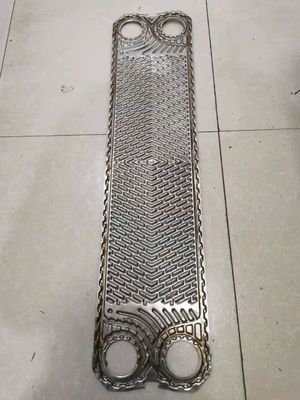

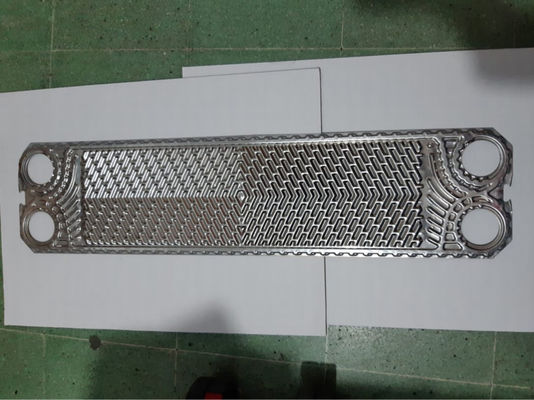

مبدل حرارتی صفحه راه راه ورق موج دار مدل مدل شیمیایی گسترده Wischer E-18
معرفی مبدل حرارتی صفحه ای E18
مبدلهای حرارتی صفحه ای E18 بطور خاص برای صنایع غذایی توسعه یافته و بهینه شده اند.طیف گسترده ای از سیستم های مختلف را می توان ارائه داد.سطوح صفحه از 0.05㎡ تا 1.5 ㎡ و توان عملیاتی تا 500 متر مکعب در ساعت در دسترس هستند.
واشر مبدل حرارتی صفحه و پارامتر صفحه
| نوع لاستیک | NBR | EPDM | VITON / FKM | HNBR |
| دمای برنامه | -20 ° C- + 130 ° C | -50 درجه سانتیگراد - + 150 درجه سانتیگراد | -30 ° C- + 251 ° C | -15 ° C- + 160 ° C |
| رسانه سیال |
اب آب دریا روغن معدنی نمک نمک |
آب گرم بخار اسید قلیایی |
مقاومت در برابر درجه حرارت بالا اکسیدان های قوی روغن اسید و قلیایی |
روغن معدنی و آب دمای بالا |
| ویژگی | تعویض راحت تر از واشر سنتی ، نباید فشار بالا ، درجه حرارت بالا ، عمر طولانی تر ، نشت کند | |||
| مواد صفحه | انواع مایع مناسب | |
| فولاد ضد زنگ (SUS304،316 و غیره) | آب خالص ، آب عادی ، روغن معدنی و غیره | |
| Ti ، Ti-pd | آب دریا ، آب شور ، آب معدنی و غیره | |
| 20Cr ، 18Ni 6Mo (254SMO) | اسید سولفوریک ، محلول آب آلی و غیره را رقیق کنید | |
| نیکل | سود سوزآور با دما و غلظت بالا | |
| آلیاژ هاستلوی (C276 ، D205 ، B2G) | اسید سولفوریک غلیظ ، اسید هیدروکلریک ، اسید فسفریک | |
| ضخامت صفحه | 0.5 میلی متر / 0.6 میلی متر / 0.7 میلی متر / 0.8 میلی متر / 0.9 میلی متر / 1.0 میلی متر | |
| اندازه شکل صفحه | 978 * 232 میلی متر | |
| اندازه مرکز صفحه | 870 * 122 میلی متر | |
| منطقه انتقال | 0.18㎡ | |
| قطر سوراخ زاویه ای | Φ65 | |
| ضخامت واشر | 4.4 میلی متر | |
| فشار کاری | <= 25 بار | |
| صفحه تتا | تتا کم و تتا بالا | |
| سوراخ صفحه | صفحه کانال با 4 سوراخ ، صفحه پایان بدون سوراخ |
|
مبدل حرارتی صفحه ای E18مزیت - فایده - سود - منفعت
| طراحی فشرده | راندمان حرارتی بالا |
| قابل نصب برای تمیز کردن و نگهداری | در صورت لزوم می توان صفحات اضافی انتقال حرارت اضافه کرد |
| مناسب برای کاربردهای بهداشتی و صنعتی | مناسب برای استفاده با بخار |
| مواد ایمن برای غذا | CIP با سیستم سازگار است |
| تمیز کردن ساده | محصولی با کیفیت |
| هزینه نگهداری کم | عمر طولانی |
| تغییرات مشخصات برای روابط جریان بسیار موثر | صفحات مخصوص تراکم بخار |
| نسبت قیمت / عملکرد سودمند | خدمات دوستانه |
| ایمنی عملیاتی بالا | فشردگی |
| اثربخشی بالا | امکانات کاربرد گسترده |
| مواد ضد مواد غذایی | قابلیت CIP |
| تمیز کردن آسان | محصول با کیفیت بالا اتریش |
| هزینه نگهداری کم | طول عمر طولانی |
| پروفایل های مختلف موجود است | فن آوری های مختلف واشر |
| سطح صفحه از 05/0 تا 5/1 درجه | توان عملیاتی تا 500 متر مکعب در ساعت |
| صفحات مخصوص خازن بخار |
چگونه می توان مبدل حرارتی صفحه ای E18 را هنگام نصب نصب کرد؟
1 لوله را از صفحه فشار جدا کنید
• لوله کشی را از صفحه فشار جدا کنید
بیرون آوردن صفحات مبدل حرارتی
• مهره ها (12a) را در مقابل جهت عقربه های ساعت بردارید
• تمام مهره ها را برای پیچ خوردگی (12) به صورت ضربدری باز کنید
• مهره های پیچ پیچ (12) پیچ و مهره را باز کنید (1)
• واشر شفت را ببندید (13)
• پیچ و مهره های کششی را بردارید (1)
صفحه فشار (10) را از بسته بشقاب دور کنید
صفحه اول مبدل حرارتی را از پایین به طول 20 - 30 سانتی متر بیرون دهید
جهت [1]
صفحه را به صورت جانبی زیر زاویه قرار دهید
30 - 45 درجه [2]
صفحه را از قاب جدا کنید
صفحه را به همان روش بشویید
• ترتیب و موقعیت صورت صفحات را مشاهده کنید - پس از تمیز کردن آنها باید باشند
به همان روش نصب شده است
2 تمیز کردن صفحات مبدل حرارتی
• هر صفحه را با مواد شوینده مناسب بشویید (نه باید به واشر حمله کنید و نه به صفحه) اطلاعات مربوط به مواد شوینده مناسب را می توانید از تولید کننده مبدل حرارتی بدست آورید
صفحات را با یک برس نرم تمیز کنید
• واشرهای قابل تعویض نیستند:
- از خیساندن بشقاب در محلول تمیز کننده خودداری کنید
• واشرهای قابل تعویض:
- صفحه را در محلول تمیز کننده داغ خیس کنید (تقریباً 100 درجه سانتیگراد)
• در لایه های ضخیم مقیاس گذاری:
- صفحه را در محلول تمیز کننده داغ خیس کنید (تقریباً 100 درجه سانتیگراد)
بکار نبرید:
- برس استیل
- تراش دهنده فولادی یا مشابه آن
3 مونتاژ مجدد
• صفحات تمیز شده را دوباره نصب کنید
رعایت کنید
- توالی و موقعیت اصلی هر صفحه (طبق اعداد و نقشه تنظیم صفحه)
- واشرهای نصب شده و در نظم مناسب
• مناسب صفحات جداگانه (قرار دادن جانبی تحت شیب 30 تا 40 درجه)
صفحه فشار (10) را به پلاک فشار دهید
• پیچ های کششی (1) را دوباره در شکاف های جانبی قرار دهید
واشر مناسب برای پیچ و مهره (13) به پیچ و مهره (1)
• بسته بشقاب را با مهره های پیچ و مهره تنش دهید (12)
- یکنواخت
- به صورت ضربدری
- رعایت موازی کاری بین صفحه فشار (10) و صفحه قاب (4)
• محدودیت شهادت در پلاک نام را رعایت کنید
• اجتناب کردن:
- کشش بیش از حد (زیر حداقل حد کشش در صفحه نام)
- کشش خیلی کم (بالاتر از حداکثر حد کشش روی صفحه پلاک)
• مهره ها را برای نصب پیچ و مهره (12) با نصب مهره ها (12a) ثابت کنید
• دوباره لوله کشی را وصل کنید
• مبدل حرارتی را طبق بخش 6 راه اندازی کنید
