| مدل: | LX595/LX515/LX50 | نام: | واشر مبدل حرارتی بشقاب |
|---|---|---|---|
| فشار عملیاتی: | حداکثر 3.0 MPaG | مواد بشقاب: | فولاد ضد زنگ ، تیتانیوم ، آلیاژ نیکل بالا ، نیکل و دیگران |
| مواد واشر: | NBR ، EPDM ، FPM ، NBRHT ، VITON | مساحت سطح: | 0.83 |
| Max. حداکثر flow rate نرخ جریان: | 800 متر مربع در ساعت | اتصال دیا: | 200 میلی متر |
| بعد قاب: | 1995*810 میلی متر | ||
| برجسته: | واشرهای مبدل حرارتی بشقاب,واشرهای مبدل حرارتی پوسته و لوله |
||

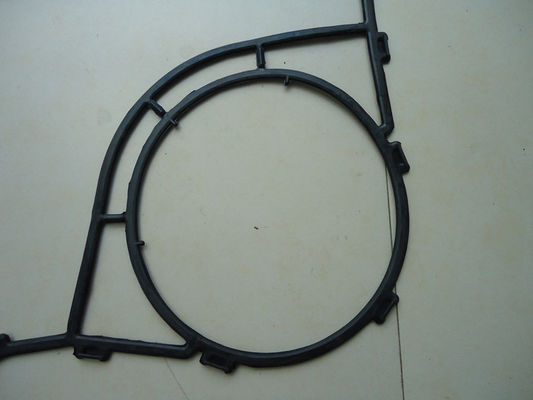

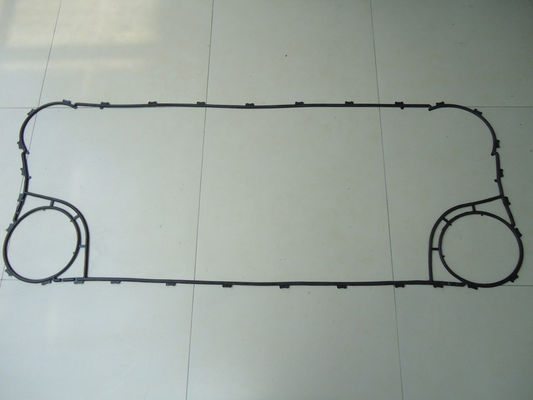

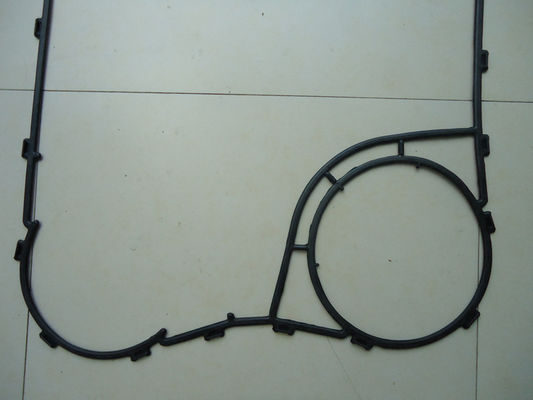

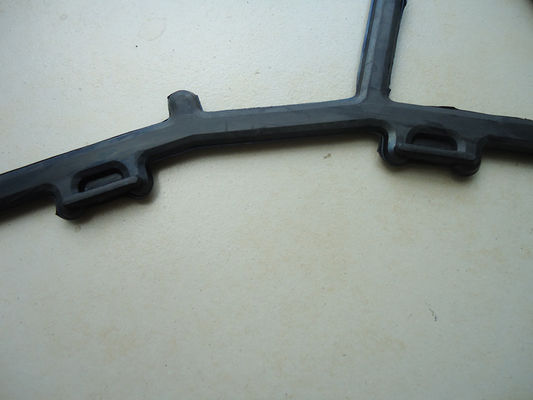

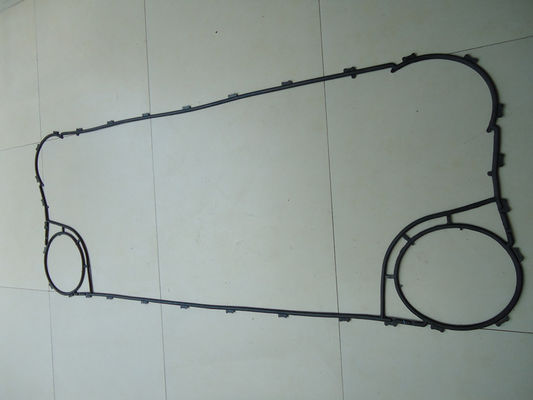

هیساکا LX595/LX515/LX50 قطعات یدکی مبدل حرارتی ورق واشر برای کشتی
LX595/LX515 مدل مبدل حرارتی صفحه ساختار اصلی
صفحات انتقال حرارت با فشار دادن ورق های نازک فلز مقاوم در برابر خوردگی مانند فولاد ضد زنگ یا تیتانیوم ساخته می شوند ، سپس آنها را با واشرهای مهر و موم شده قرار داده و شمع ماسه را روی نوار راهنما آویزان کنید.صفحات ، با پیچ و مهره بین قاب ثابت و قاب متحرک محکم می شوند.در اینجا ، شکاف خاصی بین صفحات انتقال حرارت وجود دارد که به جریان مایع اجازه می دهد.ورودی و خروجی مایع در قاب ثابت یا قاب متحرک است.
مشخصات واشر مدل LX595/LX515
| مساحت سطح | 0.83 |
| حداکثرنرخ جریان | 800 متر مربع در ساعت |
| قطر اتصال | 200 میلی متر |
| ابعاد قاب | 1995*810 میلی متر |
پارامترهای واشر PHE
واشرهای مورد استفاده در مبدل های حرارتی صفحه ای باید دارای دوام در کیفیت های مختلف مایع و شرایط دما / فشار باشند.M&C مواد واشر زیر را برای پشتیبانی از طیف گسترده ای از برنامه ها آماده کرده است.
| مواد واشر | محدوده دما () | سختی | متوسط موجود است |
| NBR | -20 تا 110 | -75 +/- 3 | آب ، روغن ، اسید و غیره |
| EPDM | -30 تا 150 | 80 +/- 5 | بخار ، آمونیاک ، اسید و غیره |
| NBR-HT | -30 تا 160 | 85 +/- 5 | روغن معدنی ، روغن حرارتی |
| EPDM-HT | -30 تا 180 | 85 +/- 5 | آب با درجه حرارت بالا |
| TFEP | -20 تا 180 | 80 +/- 5 | اسید ، گلیکول ، کلرید |
| FPM | -55 تا 220 | 80 +/- 5 | اسید ، گلیکول ، کلرید |
مناطق/موارد کاربرد PHE
| شیمیایی | سودا ، کود ، پتروشیمی ، پالایش نفت ، روغن و چربی ، دارویی ، خنک کننده اسید سولفوریک |
| غذا | شیر ، آبجو ، نوشابه ، سس ، شراب ، ضدعفونی کننده نصب شده روی چوب |
| تهویه مطبوع | تهویه مطبوع ، گرمایش آب بالا |
| کارخانه فولاد | کوره بلند ، ریخته گری مداوم ، COG ، آبکاری و گالوانیزه ، خنک کننده کوره انفجاری |
| فلز | آبکاری ، رفع ، آنودایز ، نقاشی |
| خمیر و کاغذ | مشروب سیاه ، مشروب سفید ، هضم کننده ، بازیابی حرارت |
| منسوجات | الیاف مصنوعی ، ریسندگی ، رنگرزی |
| خنک کننده مرکزی | آب دریا ، آب رودخانه ، نیروگاه ، هم نسل ، دریایی و بسیاری دیگر. |
ویژگی های مبدل حرارتی صفحه
صفحات انتقال حرارت
هر صفحه انتقال حرارت برای افزایش استحکام و سطح انتقال حرارت به الگوهای مختلف راه راه شده است.علاوه بر این ، راه راه آشفتگی بالایی ایجاد می کند و در نتیجه به ضریب انتقال حرارت بالا می رسد.صفحه دارای سوراخ عبور در هر گوشه است.هر صفحه محکم بسته شده است و یک واشر در شیار محیطی آن نصب شده است.
کانال جریان
صفحات به دو صفحه A و B تقسیم می شوند و بین این صفحات گذرگاهی ایجاد می شود.سیال با درجه حرارت بالا به طور متناوب و در جهت مخالف سیال دیگر جریان می یابد.بنابراین انتقال کارآمد گرما از طریق این صفحات حاصل می شود.
صفحه A وقتی معکوس می شود تبدیل به B صفحه می شود.به این ترتیب تنها یک نوع صفحه را می توان به عنوان صفحه A و B برای بیشتر مدل ها استفاده کرد.
تعمیر و نگهداری آسان
با بازکردن پیچ و مهره های سفت کننده ، مبدل حرارتی صفحه را می توان به راحتی برای بازرسی و نگهداری باز کرد.مونتاژ و باز شدن واحد نیز به راحتی انجام می شود.
فضای نصب کمتر
ساختار سبک و جمع و جور به ترتیب فضای نصب را تا 1/4 و وزن را تا 1/3 مبدل حرارتی پوسته و لوله ذخیره می کند.علاوه بر این ، صفحه گرم کننده سبک و نازک با مایع کمتر ، کار نصب را تسهیل می کند.مبدل حرارتی بشقاب را می توان برای نظافت بدون کار لوله کشی جدا کرد ، در حالی که حرارت پوسته و لوله به فضای بیشتری برای بیرون کشیدن بسته لوله نیاز دارد.
