جزئیات محصول:
پرداخت:
|
| مواد واشر: | EPDM / NBR / HNBR / VITON / FPM | مواد بشقاب: | AISI 304 / AISI 316L / تیتانیوم / TiPA / SMO254 / آلیاژ 904 / نیکل |
|---|---|---|---|
| ضخامت صفحه: | 0.5 / 0.6 میلی متر | صفحه تتا: | فقط پایین تتا |
| ابعاد شکل صفحه: | 992 * 476 میلی متر | منطقه انتقال: | 0.35㎡ |
| ابعاد مرکز بشقاب: | مرکز به مرکز: 800 میلی متر * 283 میلی متر | قطر سوراخ: | 145 میلی متر |
| فشار حداکثر: | 25 بار | محدوده دما: | 0-220 |
| برجسته: | واشر مبدل حرارتی donghwa s35,واشر مبدل حرارتی 0.5 میلی متر,واشر 0.5 میلی متری donghwa s35 |
||
صنعت دریایی M / E JACKET FW COOLER GLUE TYPE STAINELESS STEEL 316L 0.5mm Plate Heat Exchanger Sondex / Donghwa S35
اجزای اصلی مبدل حرارتی صفحه MC
1 سر به اتصالات و بستن بسته بشقاب
2 دنباله رو برای بستن بسته بشقاب
3 پایان پشتیبانی برای حمایت از میله های بالا و پایین
4 نوار بالا برای حمل و راهنمایی بسته پیرو و بشقاب
5 نوار پایین برای راهنمایی بسته پیرو و بشقاب
6 میله های کراوات برای بستن بسته پلاستیکی بین سر و دنبال کننده
7. صفحه جریان (شکل 1)
8. واشر جریان (شکل 1)
9 مهره برای نوار کراوات
10 قابل تنظیم یا پاهای ثابت
11 شبکه اتصال دهنده برای کارفرمایان اتصال دهنده مایع اضافی
12 کارفرمایان اتصال دهنده
پارامتر واشر H17
| نوع لاستیک | NBR | EPDM | VITON / FKM | HNBR |
| دمای برنامه | -20 ° C- + 130 ° C | -50 درجه سانتیگراد - + 150 درجه سانتیگراد | -30 ° C- + 251 ° C | -15 ° C- + 160 ° C |
| رسانه سیال |
اب آب دریا روغن معدنی نمک نمک |
آب گرم بخار اسید قلیایی |
مقاومت در برابر درجه حرارت بالا اکسیدان های قوی روغن اسید و قلیایی |
روغن معدنی و آب دمای بالا |
| ویژگی | تعویض راحت تر از واشر سنتی ، نباید فشار بالا ، درجه حرارت بالا ، عمر طولانی تر ، نشت کند | |||
| مواد واشر | دمای کار (℃) | انواع مایع مناسب |
| NBR | -15 تا +135 | آب ، آب دریا و غیره |
| EPDM | -25 تا +180 | آب گرم ، بخار و غیره |
| FPM / VITON | -55 تا +309 | اسیدی ، سوزاننده ، مایع |
| HNBR | 0 تا 160+ | اسید غلیظ و غیره |

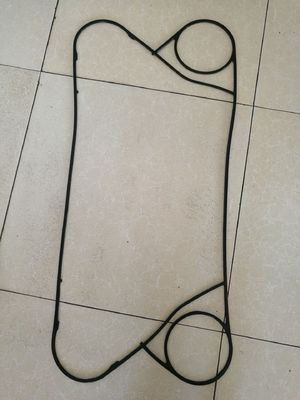

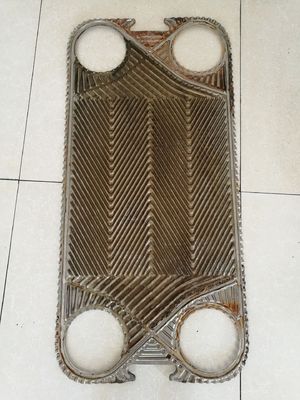

تصاویر کالا
