واشر مبدل حرارتی نوع صفحه Hisaka LX10 برای کشتی سازی

مبدل حرارتی نوع Hisaka Plate نوع AUX.FW COOLER LX195/LX135/LX10A/LX10 برای کشتی سازی

LX195/LX135 مدل مبدل حرارتی صفحه اصلی ساختار

صفحات انتقال حرارت با فشار دادن ورقه های نازک فلز مقاوم در برابر خوردگی مانند فولاد ضد زنگ یا تیتانیوم ساخته می شوند ، سپس آنها را با واشرهای مهر و موم شده قرار داده و شمع ماسه را روی نوار راهنما آویزان می کنید.صفحات ، با پیچ و مهره بین قاب ثابت و قاب متحرک محکم می شوند.در اینجا ، شکاف خاصی بین صفحات انتقال حرارت وجود دارد که به جریان مایع اجازه می دهد.ورودی و خروجی مایع در قاب ثابت یا قاب متحرک است.

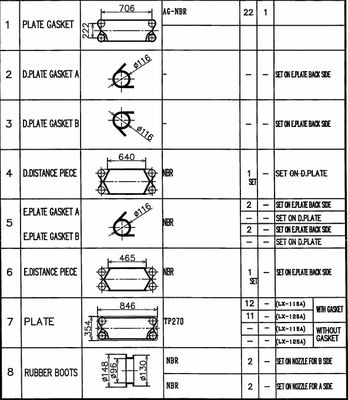

LX195/LX135 مشخصات مبدل حرارتی صفحه ورق

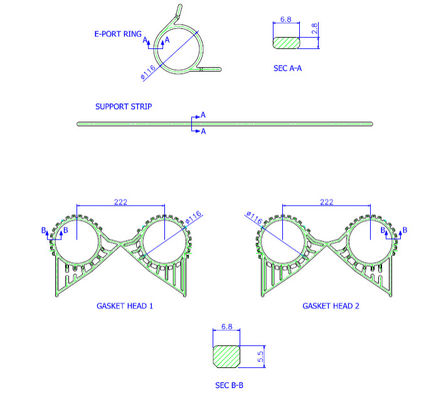

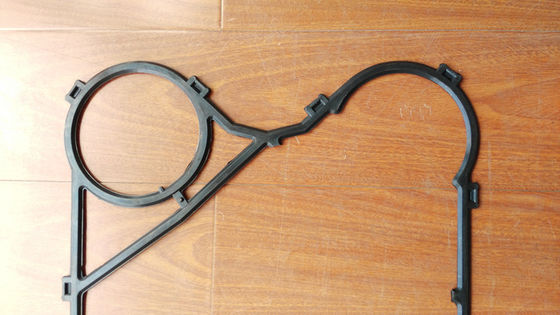

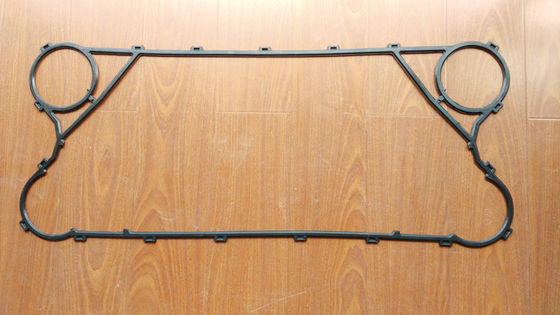

واشر مبدل حرارتی صفحه LX195/LX135



پارامترهای واشر PHE

واشرهای مورد استفاده در مبدل های حرارتی صفحه ای باید دارای دوام در کیفیت های مختلف مایع و شرایط دما / فشار باشند.M&C مواد واشر زیر را برای پشتیبانی از طیف گسترده ای از برنامه ها آماده کرده است.



پارامترهای صفحه PHE

صفحات به طور خاص از الگوهای مختلف انتخاب شده اند تا به مساحت مطلوب و مبدل حرارتی مقرون به صرفه برای هر واحد برسند.این صفحات را می توان به سه نوع ، نوع H ، نوع L ، نوع مخلوط طبقه بندی کرد.

مناطق/موارد کاربرد PHE



ویژگی های مبدل حرارتی صفحه

صفحات انتقال حرارت

هر صفحه انتقال حرارت برای افزایش استحکام و سطح انتقال حرارت به الگوهای مختلف راه راه شده است.علاوه بر این ، راه راه آشفتگی بالایی ایجاد می کند و در نتیجه به ضریب انتقال حرارت بالا می رسد.صفحه دارای سوراخ عبور در هر گوشه است.هر صفحه محکم بسته شده است و یک واشر در شیار محیطی آن نصب شده است.


کانال جریان

صفحات به دو صفحه A و B تقسیم می شوند و بین این صفحات گذرگاهی ایجاد می شود.سیال با درجه حرارت بالا به طور متناوب و در جهت مخالف سیال دیگر جریان می یابد.بنابراین انتقال کارآمد گرما از طریق این صفحات حاصل می شود.

صفحه A وقتی معکوس می شود تبدیل به B صفحه می شود.به این ترتیب تنها یک نوع صفحه را می توان به عنوان صفحه A و B برای بیشتر مدل ها استفاده کرد.


تعمیر و نگهداری آسان

با بازکردن پیچ و مهره های سفت کننده ، مبدل حرارتی صفحه را می توان به راحتی برای بازرسی و نگهداری باز کرد.مونتاژ و باز شدن واحد نیز به راحتی انجام می شود.

فضای نصب کمتر

ساختار سبک و جمع و جور به ترتیب فضای نصب را تا 1/4 و وزن را تا 1/3 مبدل حرارتی پوسته و لوله ذخیره می کند.علاوه بر این ، صفحه گرم کننده سبک و نازک با مایع کمتر ، کار نصب را تسهیل می کند.

مبدل حرارتی بشقاب را می توان برای نظافت بدون کار لوله کشی جدا کرد ، در حالی که حرارت پوسته و لوله به فضای بیشتری برای بیرون کشیدن بسته لوله نیاز دارد.


مزایای مبدل حرارتی صفحه

1. ضریب انتقال حرارت حدود 2 برابر بیشتر از مبدل حرارتی پوسته و لوله است.سطح چگالش همیشه محکم است و ضریب انتقال حرارت بهبود می یابد زیرا میعان بلافاصله خارج می شود.

2. برای دستیابی به افت فشار بخار بسیار کمتر از مبدل حرارتی نوع ورق معمولی ، توجه ویژه ای به ویژگی صفحه در کمک صورت می گیرد.

3. مصرف آب خنک کننده حدود نیمی از مبدل حرارتی است.

4. استفاده از واشر به صورت انتخابی مورد استفاده قرار می گیرد و کاربرد را در زمینه وسیع گسترش می دهد.

5. تغییر آسان ظرفیت تغلیظ با افزایش یا کاهش تعداد صفحات.

6. به دلیل اتصالات ورودی و خروجی در یک طرف ، از نوع LX195/LX135 می توان نه تنها برای کندانسور کل ، بلکه برای کندانسور جزئی نیز استفاده کرد.

تصویر مبدل حرارتی صفحه

مشخصات شرکت قطعات حرارتی M&C

M&C Heat Parts Co.، Ltd در Wuxi ، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشرها ، مبدلهای حرارتی صفحه ای ، مبدلهای حرارتی واشر دار و مبدلهای حرارتی لحیم کاری شده است.بنابراین ، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان ، راه حل هایی با طراحی ترمودینامیکی مطلوب برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات جانبی یکطرفه لوازم جانبی ، مارک چندگانه و جایگزین مدلهای مختلف را به انتخاب شما ارائه می دهد.ما تمام الزامات شما مبدل حرارتی صفحه را برآورده کرده و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع به طور مداوم کار می کنیم.

علاوه بر این ، ما یک کنترل دقیق کیفیت و سیستم خدمات پس از فروش داریم ، از خرید مواد تا بسته محصول نهایی تا دریافت محصول در شرایط خوب.محصولات ما به طور گسترده ای در سراسر جهان در زمینه های مختلف مورد استفاده قرار گرفته است.

صفحات و واشرهای مبدل حرارتی M&C سایر مدلها توصیه می شود

Sondex/Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 و غیره ؛

APV/SPX - H17 ، N25 ، N35 ، A055 ، A085 ، J060 ، J092 ، J107 ، M92 ، M107 ، K55 ، K71 ، B110 ، B134 ، P105 ، P190 ، SR1 ، SR2 ، TR9GN ، TR9AL و غیره ؛

Tranter/Swep - GX12 ، GL13 ، GC26 ، GC51 ، GX26 ، GX51 ، GX42 ، GX64 ، GX85 ، GX91 ، GX140 ، GX145 و غیره ؛

API/Schmidt - Sigma 7 ، Sigma 9 ، Sigma 13 ، Sigma 26 ، Sigma 27 ، Sigma 36 ، Sigma 66 ، Sigma 106 ، Sigma 229 ، Sigma Star 45 ، Sigma Star 90 و غیره ؛

ویکارب - V4 ، V13 ، V20 ، V28 ، V45 ، V60 ، V100 ، V110 ، V130 و غیره ؛

Hisaka - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 و غیره ؛

GEA - VT04 ، VT10 ، VT20 ، VT40 ، VT80 ، VT405 ، VT805 ، VT1306 ، NT50M ، NT50X ، NT100S ، NT150S ، NT150L ، NT250M ، NT250L و غیره ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 و غیره ؛

Thermowave - TL200SS/PP ، TL250SS/PP ، TL400SS/PP.TL650SS/PP و غیره ؛

DHP - DX143 ، DX146 ، DX20V ، DX20DL ، DX20DM ، DX30S ، DX36M و غیره ؛

LHE - HT101 ، HT102 ، HT104 ، HT151 ، HT152 ، HT202 ، HT232 ، HT233 و غیره ؛
