واشر مبدل حرارتی صفحه Api Schmidt Sigma 66 M66 برای گرمایش آب

واشر مبدل و صفحه API SCHMIDT SIGMA 66/M66 برای گرمایش آب

ساختار پایه مبدل حرارتی صفحه مدل SIGMA 66/M66

صفحات انتقال حرارت با فشار دادن ورقه های نازک فلز مقاوم در برابر خوردگی مانند فولاد ضد زنگ یا تیتانیوم ساخته می شوند ، سپس آنها را با واشرهای مهر و موم شده قرار داده و شمع ماسه را روی نوار راهنما آویزان می کنید.صفحات ، با پیچ و مهره بین قاب ثابت و قاب متحرک محکم می شوند.در اینجا ، شکاف خاصی بین صفحات انتقال حرارت وجود دارد که به جریان مایع اجازه می دهد.ورودی و خروجی مایع در قاب ثابت یا قاب متحرک است.

SIGMA 66/M66 مشخصات مبدل حرارتی صفحه ورق


مساحت سطح	0.66 درجه سانتی گراد
صفحه زاویه تتا	53 درجه 124 درجه
قطر اتصال	138 میلی متر
ضخامت ورق ورق	3.8 میلی متر
طول صفحه صفحه* عرض	1470 * 290 میلی متر
طول صفحه شکل*عرض	1679 * 498 میلی متر

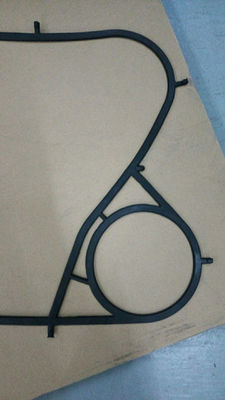

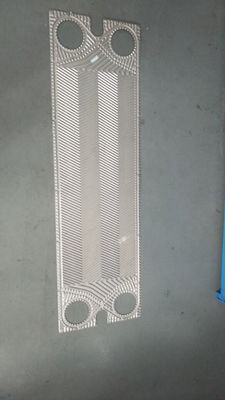

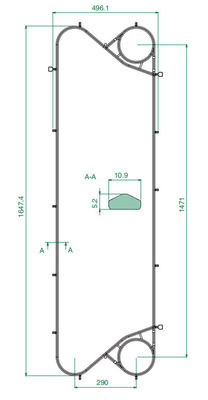

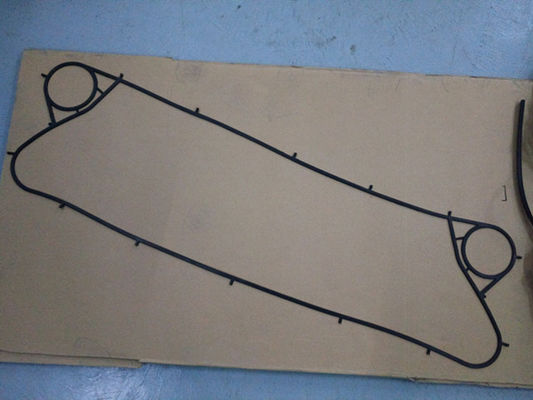

SIGMA 66/M66 واشر مبدل حرارتی صفحه و تصویر صفحه








پارامترهای واشر OEM & ODM PHE

واشرهای مورد استفاده در مبدل های حرارتی صفحه ای باید دارای دوام در کیفیت های مختلف مایع و شرایط دما / فشار باشند.M&C مواد واشر زیر را برای پشتیبانی از طیف گسترده ای از برنامه ها آماده کرده است.


مواد	حداکثر دمای استفاده	سختی	رسانه برنامه
NBR	120	2 76 76	آلكان ، آلكان و ساير محيط هاي غير قطبي ، نفت كوره و ساير روغن هاي معدني ؛روان کننده ها ؛روغنهای حیوانی و گیاهی ؛آب گرم ، آب شور و غیره
NBR-HT	140	2 76 76
HNBR	150	2 76 76
EPDM	150	2 80 80	آب ، بخار ، اتمسفر ، بدون نفت ؛کتون ؛الکلها قطبی و غیره
HEPDM	170	2 80 80
ویتون A	180	2 80 80	اسید ، قلیایی ، حلال آلی ، روغن داغ
ویتون A (OIL)
ویتون بی
ویتون جی	200	2 80 80	اسید قوی ، روغن داغ روغن داغ بخار اشباع شده
CR	-40 ~ 60	2 75 75	مبرد


OEM & ODMپارامترهای صفحه PHE



صفحات به طور خاص از الگوهای مختلف انتخاب شده اند تا به مساحت مطلوب و مبدل حرارتی مقرون به صرفه برای هر واحد برسند.این صفحات را می توان به سه نوع ، نوع H ، نوع L ، نوع مخلوط طبقه بندی کرد.



ورق راه راه



آرایش کانال با زاویه کم برای کاربردهای مورد نیاز برای کاهش فشار مجاز کمتر ؛



چیدمان کانال مختلط برای چیدمان اختیاری برای به دست آوردن عملکرد بهینه ؛



چیدمان کانالهای با زاویه بالا برای عملکرد حرارتی بالاتر و کاهش فشار مجاز در کاربردهای مورد نیاز



مواد استاندارد



فولاد ضد زنگ 304



این کم هزینه ترین نوع ورق انتقال حرارت است.این دارای مقاومت در برابر خوردگی کم است و معمولاً فقط در ضخامت 0.5 میلی متر موجود است.این نوع صفحه انتقال حرارت معمولاً در برنامه های تهویه مطبوع استفاده می شود.



فولاد ضد زنگ 316



این متداول ترین ماده صفحه انتقال حرارت است و در بسیاری از کاربردها استفاده می شود.فولاد ضد زنگ 316 دارای مقاومت بالا در برابر خوردگی است و معمولاً در ضخامت 0.5 تا 0.8 میلی متر موجود است.



تیتانیوم



این نوع در برابر حملات شیمیایی ، از جمله اکثر اسیدها ، کلرید ، آب دریا و مواد شیمیایی کلر بسیار مقاوم است.این ضخامت تیتانیوم معمولاً از 0.5 میلی متر تا 0.6 میلی متر است.



هاستلوی C276



نامهای متداول دیگر: آلیاژ C276 ، Hastelloy C ، Inconel® C-276 ، Hastelloy C276.

Hastelloy C276 یک سوپرآلیاژ نیکل-مولیبدن-کروم با تنگستن است که برای مقاومت در برابر خوردگی عالی در انواع محیط های سخت اضافه شده است.آلیاژ C-276 در سخت ترین محیطها مانند پردازش شیمیایی ، کنترل آلودگی ، تولید خمیر و کاغذ ، تصفیه پسماندهای صنعتی و شهری و بازیابی گاز طبیعی اسید به طور گسترده ای مورد استفاده قرار می گیرد.ضخامت می تواند از 0.6 میلی متر تا 0.8 میلی متر متغیر باشد.



SMO 254



Sandvik 254 SMO یک فولاد ضد زنگ آستنیتی با آلیاژ بالا است که برای استفاده در آب دریا و دیگر محیط های تهاجمی حاوی کلرید ساخته شده است.ضخامت موجود از 0.6 میلی متر تا 0.8 میلی متر





مناطق/موارد کاربرد PHE


شیمیایی	سودا ، کود ، پتروشیمی ، پالایش روغن ، روغن و چربی ، دارویی ، خنک کننده اسید سولفوریک
غذا	شیر ، آبجو ، نوشابه ، سس ، شراب ، ضدعفونی کننده نصب شده روی چوب
تهویه مطبوع	تهویه مطبوع ، گرمایش آب بالا
کارخانه فولاد	کوره بلند ، ریخته گری مداوم ، COG ، آبکاری و گالوانیزه ، خنک کننده کوره انفجاری
فلز	آبکاری ، رفع ، آنودایز ، نقاشی
خمیر و کاغذ	مشروب سیاه ، مشروب سفید ، هضم کننده ، بازیابی حرارت
منسوجات	الیاف مصنوعی ، ریسندگی ، رنگرزی
خنک کننده مرکزی	آب دریا ، آب رودخانه ، نیروگاه ، هم نسل ، دریایی و بسیاری دیگر.




ویژگی های مبدل حرارتی صفحه

صفحات انتقال حرارت

هر صفحه انتقال حرارت برای افزایش استحکام و سطح انتقال حرارت به الگوهای مختلف راه راه شده است.علاوه بر این ، راه راه آشفتگی بالایی ایجاد می کند و در نتیجه به ضریب انتقال حرارت بالا می رسد.صفحه دارای سوراخ عبور در هر گوشه است.هر صفحه محکم بسته شده است و یک واشر در شیار محیطی آن نصب شده است.


کانال جریان

صفحات به دو صفحه A و B تقسیم می شوند و بین این صفحات گذرگاهی ایجاد می شود.سیال با درجه حرارت بالا به طور متناوب و در جهت مخالف سیال دیگر جریان می یابد.بنابراین انتقال کارآمد گرما از طریق این صفحات حاصل می شود.

صفحه A وقتی معکوس می شود تبدیل به B صفحه می شود.به این ترتیب تنها یک نوع صفحه را می توان به عنوان صفحه A و B برای بیشتر مدل ها استفاده کرد.


تعمیر و نگهداری آسان

با بازکردن پیچ و مهره های سفت کننده ، مبدل حرارتی صفحه را می توان به راحتی برای بازرسی و نگهداری باز کرد.مونتاژ و باز شدن واحد نیز به راحتی انجام می شود.

فضای نصب کمتر

ساختار سبک و جمع و جور به ترتیب فضای نصب را تا 1/4 و وزن را تا 1/3 مبدل حرارتی پوسته و لوله ذخیره می کند.علاوه بر این ، صفحه گرم کننده سبک و نازک با مایع کمتر ، کار نصب را تسهیل می کند.

مبدل حرارتی بشقاب را می توان برای نظافت بدون کار لوله کشی جدا کرد ، در حالی که حرارت پوسته و لوله به فضای بیشتری برای بیرون کشیدن بسته لوله نیاز دارد.






مزایای مبدل حرارتی صفحه



1. ضریب انتقال حرارت حدود 2 برابر بیشتر از مبدل حرارتی پوسته و لوله است.سطح چگالش همیشه محکم است و ضریب انتقال حرارت بهبود می یابد زیرا میعان بلافاصله خارج می شود.

2. برای دستیابی به افت فشار بخار بسیار کمتر از مبدل حرارتی نوع ورق معمولی ، توجه ویژه ای به ویژگی صفحه در کمک صورت می گیرد.

3. مصرف آب خنک کننده حدود نیمی از مبدل حرارتی است.

4. استفاده از واشر به صورت انتخابی مورد استفاده قرار می گیرد و کاربرد را در زمینه وسیع گسترش می دهد.

5. تغییر آسان ظرفیت تغلیظ با افزایش یا کاهش تعداد صفحات.

6. به دلیل اتصالات ورودی و خروجی در یک طرف ، SIGMA 66/M66 نوع را می توان نه تنها برای یک کندانسور کل بلکه برای یک کندانسور جزئی نیز استفاده کرد.



تصویر مبدل حرارتی صفحه









مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co.، Ltd در Wuxi ، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشرها ، مبدلهای حرارتی صفحه ای ، مبدلهای حرارتی واشر دار و مبدلهای حرارتی لحیم کاری شده است.بنابراین ، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان ، راه حل هایی با طراحی ترمودینامیکی مطلوب برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات جانبی یکطرفه لوازم جانبی ، مارک چندگانه و جایگزین مدلهای مختلف را به انتخاب شما ارائه می دهد.ما تمام الزامات شما مبدل حرارتی صفحه را برآورده کرده و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع به طور مداوم کار می کنیم.

علاوه بر این ، ما یک کنترل دقیق کیفیت و سیستم خدمات پس از فروش داریم ، از خرید مواد تا بسته محصول نهایی تا دریافت محصول در شرایط خوب.محصولات ما به طور گسترده ای در سراسر جهان در زمینه های مختلف مورد استفاده قرار گرفته است.





صفحات و واشرهای مبدل حرارتی M&C سایر مدلها توصیه می شود



Sondex/Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 و غیره ؛

APV/SPX - H17 ، N25 ، N35 ، A055 ، A085 ، J060 ، J092 ، J107 ، M92 ، M107 ، K55 ، K71 ، B110 ، B134 ، P105 ، P190 ، SR1 ، SR2 ، TR9GN ، TR9AL و غیره ؛

Tranter/Swep - GX12 ، GL13 ، GC26 ، GC51 ، GX26 ، GX51 ، GX42 ، GX64 ، GX85 ، GX91 ، GX140 ، GX145 و غیره ؛

API/Schmidt - Sigma 7 ، Sigma 9 ، Sigma 13 ، Sigma 26 ، Sigma 27 ، Sigma 36 ، Sigma 66 ، Sigma 106 ، Sigma 229 ، Sigma Star 45 ، Sigma Star 90 و غیره ؛

ویکارب - V4 ، V13 ، V20 ، V28 ، V45 ، V60 ، V100 ، V110 ، V130 و غیره ؛

Hisaka - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 و غیره ؛

GEA - VT04 ، VT10 ، VT20 ، VT40 ، VT80 ، VT405 ، VT805 ، VT1306 ، NT50M ، NT50X ، NT100S ، NT150S ، NT150L ، NT250M ، NT250L و غیره ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 و غیره ؛

Thermowave - TL200SS/PP ، TL250SS/PP ، TL400SS/PP.TL650SS/PP و غیره ؛

DHP - DX143 ، DX146 ، DX20V ، DX20DL ، DX20DM ، DX30S ، DX36M و غیره ؛

LHE - HT101 ، HT102 ، HT104 ، HT151 ، HT152 ، HT202 ، HT232 ، HT233 و غیره ؛



کالاهای مبدل حرارتی M&C آماده تحویل
