واشر مبدل 1.5MPa N35 نوع Apv برای خنک کننده

صفحات و واشرهای مبدل حرارتی صفحه APV N35 نوع برای برنامه های خنک کننده

عملکرد و پیکربندی مبدل حرارتی صفحه مدل N35

مبدل های حرارتی صفحه ای یکی از متداول ترین و مقرون به صرفه ترین روش ها برای گرمایش و/یا خنک سازی مایعات است.در مفهوم اساسی از یک صفحه انتقال حرارت راه راه برای جدا کردن سیال داغ از سرد و انتقال گرما بین سیالات استفاده می شود.



مهر و موم بین صفحات توسط یک واشر محیطی ایجاد می شود که همچنین دریچه های عبور و مناطق جریان را با یک مانع دوگانه جدا می کند.واشر یا اجازه می دهد تا سیال به سمت پایین از صفحه صفحات جاری شود یا آن را در کانال صفحه مجاور عبور دهید ، همانطور که در شکل 1 نشان داده شده است.



مبدل های حرارتی صفحه ای را می توان در انواع مختلف پیکربندی استفاده کرد.



یک پیکربندی خنک کننده مدار بسته است ، جایی که محیط خنک کننده کثیف مانند آب دریا ، رودخانه ، دریاچه یا برج در مبدل حرارتی صفحه جدا شده و آب تصفیه شده تمیز به طور مداوم از طریق کارخانه فرآیند در گردش است.این پیکربندی ، همانطور که در شکل 2 نشان داده شده است ، تجهیزات فرایند را از سیال خنک کننده کثیف محافظت می کند.




N35مشخصات مبدل حرارتی صفحه ورق


مساحت سطح	0.36㎡
صفحه زاویه تتا	افقی 120 درجه عمودی 120 درجه
قطر اتصال	85 میلی متر
ضخامت ورق ورق	2.8 میلی متر
طول صفحه صفحه* عرض	1069 * 238 میلی متر
طول صفحه شکل*عرض	1202 * 371 میلی متر



N35 ابعاد قاب



چارچوب	قطر اتصال (اینچ)	حداکثر GPM آمریکا	طول قاب استاندارد (اینچ)		حداکثر سطح (ft²)
			کمترین	بیشترین
SR1	1.5	125	17	31	150
SR2	2.0	200	20	59	650
N35	3.0	460	16	98	1900
Q030	4.0	800	40	104	1550
Q055	4.0	800	40	104	2850

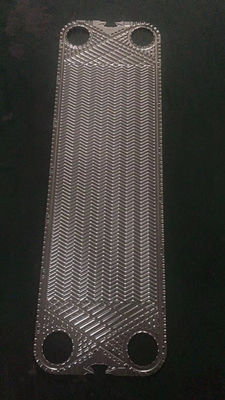

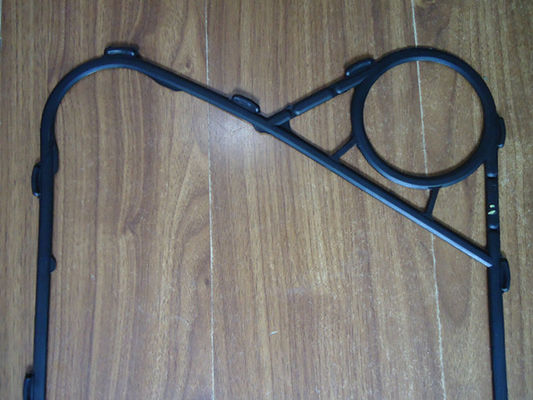

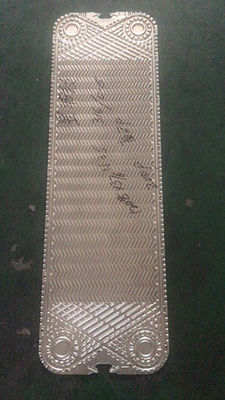

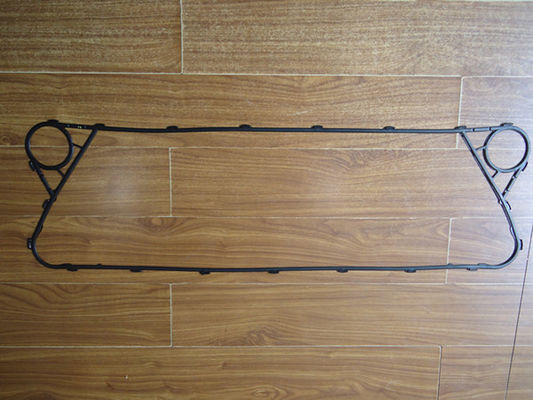

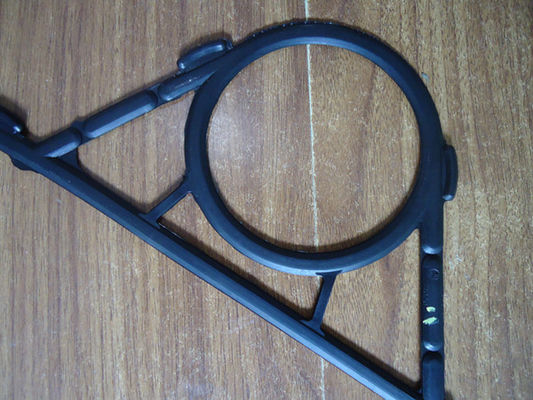

N35 واشر مبدل حرارتی صفحه و تصویر صفحه







N35 Plate Heat Exhcanger ویژگی ها و مزایا و مزایا



مبدل های حرارتی صفحه ای با انتقال کارآمد گرما و بازیابی گرما برای کاهش مصرف انرژی و تاثیرات زیست محیطی ، در به حداکثر رساندن استفاده از انرژی در بسیاری از فرآیندهای گرمایش و سرمایش نقش مهمی ایفا می کنند.



مبدلهای حرارتی صفحه N35 برای گرمایش ، سرمایش ، چگالش و تبخیر برای چندین فرآیند و کاربرد در صنایع - از جمله نفت و گاز ، دریایی ، مواد شیمیایی ، پتروشیمی ، تولید برق ، صنایع عمومی ، برنامه های تهویه مطبوع و صنایع غذایی و آشامیدنی استفاده می شود.قطعات حرارتی M&C با یک قرن تجربه و یک پایگاه عظیم نصب شده در سراسر جهان ، طرح های اثبات شده ای هستند که سالانه سهم مهمی در عملکرد ، کارایی و قابلیت اطمینان فرآیندهای مشتریان دارند.



امکانات	مزایای	فواید
طراحی صفحه تخته شستشو	باعث ایجاد آشفتگی ، کاهش رسوب و بهینه سازی جریان CIP می شود	حداکثر زمان اجرا درمان ملایم با محصول
سیستم واشر ParaClip	پشتیبانی واشر به هم پیوسته برای یکپارچگی بهتر آب بندی	بهبود عمر واشر عملکرد قابل اعتماد
الگوی جریان موازی	توزیع کارآمد محصول و حتی عملیات حرارتی انواع صفحات کمتر متفاوت در مقایسه با صفحات مورب جریان	اثر بازیابی گرما خوب است موجودی قطعات یدکی کاهش یافته مورد نیاز است


پارامترهای واشر OEM & ODM PHE

واشرهای مورد استفاده در مبدل های حرارتی صفحه ای باید دارای دوام در کیفیت های مختلف مایع و شرایط دما / فشار باشند.M&C مواد واشر زیر را برای پشتیبانی از طیف گسترده ای از برنامه ها آماده کرده است.


مواد	حداکثر دمای استفاده	سختی	رسانه برنامه
NBR	120	2 76 76	آلكان ، آلكان و ساير محيط هاي غير قطبي ، نفت كوره و ساير روغن هاي معدني ؛روان کننده ها ؛روغنهای حیوانی و گیاهی ؛آب گرم ، آب شور و غیره
NBR-HT	140	2 76 76
HNBR	150	2 76 76
EPDM	150	2 80 80	آب ، بخار ، اتمسفر ، بدون نفت ؛کتون ؛الکلها قطبی و غیره
HEPDM	170	2 80 80
ویتون A	180	2 80 80	اسید ، قلیایی ، حلال آلی ، روغن داغ
ویتون A (OIL)
ویتون بی
ویتون جی	200	2 80 80	اسید قوی ، روغن داغ روغن داغ بخار اشباع شده
CR	-40 ~ 60	2 75 75	مبرد


OEM & ODMپارامترهای صفحه PHE



صفحات به طور خاص از الگوهای مختلف انتخاب شده اند تا به مساحت مطلوب و مبدل حرارتی مقرون به صرفه برای هر واحد برسند.این صفحات را می توان به سه نوع ، نوع H ، نوع L ، نوع مخلوط طبقه بندی کرد.



ورق راه راه



آرایش کانال با زاویه کم برای کاربردهای مورد نیاز برای کاهش فشار مجاز کمتر ؛



چیدمان کانال مختلط برای چیدمان اختیاری برای به دست آوردن عملکرد بهینه ؛



چیدمان کانالهای با زاویه بالا برای عملکرد حرارتی بالاتر و کاهش فشار مجاز در کاربردهای مورد نیاز



مواد استاندارد



فولاد ضد زنگ 304



این کم هزینه ترین نوع ورق انتقال حرارت است.این دارای مقاومت در برابر خوردگی کم است و معمولاً فقط در ضخامت 0.5 میلی متر موجود است.این نوع صفحه انتقال حرارت معمولاً در برنامه های تهویه مطبوع استفاده می شود.



فولاد ضد زنگ 316



این متداول ترین ماده صفحه انتقال حرارت است و در بسیاری از کاربردها استفاده می شود.فولاد ضد زنگ 316 دارای مقاومت بالا در برابر خوردگی است و معمولاً در ضخامت 0.5 تا 0.8 میلی متر موجود است.



تیتانیوم



این نوع در برابر حملات شیمیایی ، از جمله اکثر اسیدها ، کلرید ، آب دریا و مواد شیمیایی کلر بسیار مقاوم است.این ضخامت تیتانیوم معمولاً از 0.5 میلی متر تا 0.6 میلی متر است.



هاستلوی C276



نامهای متداول دیگر: آلیاژ C276 ، Hastelloy C ، Inconel® C-276 ، Hastelloy C276.

Hastelloy C276 یک سوپرآلیاژ نیکل-مولیبدن-کروم با تنگستن است که برای مقاومت در برابر خوردگی عالی در انواع محیط های سخت اضافه شده است.آلیاژ C-276 در سخت ترین محیطها مانند پردازش شیمیایی ، کنترل آلودگی ، تولید خمیر و کاغذ ، تصفیه پسماندهای صنعتی و شهری و بازیابی گاز طبیعی اسید به طور گسترده ای مورد استفاده قرار می گیرد.ضخامت می تواند از 0.6 میلی متر تا 0.8 میلی متر متغیر باشد.



SMO 254



Sandvik 254 SMO یک فولاد ضد زنگ آستنیتی با آلیاژ بالا است که برای استفاده در آب دریا و دیگر محیط های تهاجمی حاوی کلرید ساخته شده است.ضخامت موجود از 0.6 میلی متر تا 0.8 میلی متر



ویژگی صفحه PHE



	ویژگی	مزایای	چه چیزی در آن برای شما وجود دارد!
آ	منطقه توزیع	توزیع جریان کارآمد	از توزیع نادرست جلوگیری می کند
ب	صفحه انتقال حرارت طرح انتقال حرارت	آشفتگی را ترویج می کند ، رسوب را به حداقل می رساند	اثر بازیابی حرارت عالی حداکثر زمان اجرا
ج	سیستم های قفل صفحه	مفاهیم "قفل گوشه" و "قفل حباب" هنگام بسته شدن واحد ، یک بسته بشقاب پایدار و خوب تراز را تضمین می کند	عملیات ایمن و اقتصادی قابلیت سرویس دهی بالا حداقل زمان خرابی سرویس
د	سیستم GASKET EASYCLIP	لبه های واشر خم شده به راحتی با استفاده از فلنجرها در جای خود چسبیده می شوند ایمن در جای خود می ماند و یکپارچگی آب بندی بالا را ارائه می دهد	عملکرد قابل اعتماد تعویض آسان و سریع نیازی به ابزار خاصی نیست









مناطق/موارد کاربرد PHE


شیمیایی	سودا ، کود ، پتروشیمی ، پالایش روغن ، روغن و چربی ، دارویی ، خنک کننده اسید سولفوریک
غذا	شیر ، آبجو ، نوشابه ، سس ، شراب ، ضدعفونی کننده نصب شده روی چوب
تهویه مطبوع	تهویه مطبوع ، گرمایش آب بالا
کارخانه فولاد	کوره بلند ، ریخته گری مداوم ، COG ، آبکاری و گالوانیزه ، خنک کننده کوره انفجاری
فلز	آبکاری ، رفع ، آنودایز ، نقاشی
خمیر و کاغذ	مشروب سیاه ، مشروب سفید ، هضم کننده ، بازیابی حرارت
منسوجات	الیاف مصنوعی ، ریسندگی ، رنگرزی
خنک کننده مرکزی	آب دریا ، آب رودخانه ، نیروگاه ، هم نسل ، دریایی و بسیاری دیگر.





N35 برنامه های خنک کننده مبدل حرارتی صفحه



• آب را برای توربین های بخار آب بندی کنید
• روغن های روان کننده توربین
• آب با کیفیت بالا در معابر خنک کننده استاتور استفاده می شود
• روغن های آب بندی غدد
• روغن های ترانسفورماتور
• مصرف عنصر سوخت آب حوضچه
• سپر نوترونی
• انرژی در حالت آماده باش است
• سرمایش حلقه بسته با استفاده از برجهای دریا ، رودخانه یا خنک کننده
• خنک کننده مخزن تحت فشار



تصویر مبدل حرارتی صفحه











مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co.، Ltd در Wuxi ، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشرها ، مبدلهای حرارتی صفحه ای ، مبدلهای حرارتی واشر دار و مبدلهای حرارتی لحیم کاری شده است.بنابراین ، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان ، راه حل هایی با طراحی ترمودینامیکی مطلوب برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات جانبی یکطرفه لوازم جانبی ، مارک چندگانه و جایگزین مدلهای مختلف را به انتخاب شما ارائه می دهد.ما تمام الزامات شما مبدل حرارتی صفحه را برآورده کرده و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع به طور مداوم کار می کنیم.

علاوه بر این ، ما یک کنترل دقیق کیفیت و سیستم خدمات پس از فروش داریم ، از خرید مواد تا بسته محصول نهایی تا دریافت محصول در شرایط خوب.محصولات ما به طور گسترده ای در سراسر جهان در زمینه های مختلف مورد استفاده قرار گرفته است.
