واشرهای Varitherm GEA Plate Heat Exchangers VT20 OEM PHE واشر برای صنایع غذایی

صفحات و واشرهای OEM PHE ورترم GEA Plate Heat Exchangers VT20/VT20P/VT20M در صنایع غذایی

ساخت و ساز مبدل حرارتی VT20/VT20P/VT20M



با استفاده از Safetytherm ، متخصصان موفق به طراحی نسخه ای بسیار قابل اعتماد از مبدل حرارتی صفحه ای مهر و موم شده معمولی شده اند.دو صفحه بسیار نازک با دهانه ورودی و خروجی جوش داده شده ، شکاف نشتی کوچکی را در یک صفحه دو جداره ایجاد می کنند.در موارد نادری از ترک خوردگی صفحه ، این محلول هوشمند با کانال های مخصوص نشتی تضمین می کند که مخلوطی از محیط غیر سازگار حذف شده و نشت قابل مشاهده است.



طراحی جمع و جور و عملکرد Safetytherm با استانداردهای بالا مطابقت دارد.مشتریان ما می توانند به یک چیز اطمینان داشته باشند: Safetytherm یک مثال درخشان از یک راه حل م plateثر و کم دو طرفه است که سطح بالایی از ایمنی تولید را تضمین می کند.

مشخصات مبدل حرارتی ورق مدل VT20


مساحت سطح	0.26㎡
صفحه زاویه تتا	127 درجه 127 درجه
قطر اتصال	79 میلی متر
ضخامت ورق ورق	3.9 میلی متر
طول صفحه صفحه* عرض	868 * 212 میلی متر
طول صفحه شکل*عرض	999 * 337 میلی متر



VT20/VT20P/VT20M اطلاعات فنی مبدل حرارتی بشقاب





مدل	اندازه اتصال	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3 اینچ (DN80)	21.4 اینچ (620 میلی متر)	56.6 اینچ (1488 میلی متر)	حداکثر 127 اینچ (3235 میلی متر)
VT40 Safetytherm	5 اینچ (DN125)	28.0 اینچ (710 میلی متر)	74.2 اینچ (1885 میلی متر)	حداکثر 139 اینچ (3535 میلی متر)



صفحه انتقال حرارت: فولاد ضد زنگ 316L.

واشر: NBR ، EPDM ، Viton و دیگران در صورت درخواست.

اتصال بندر: بدون خط ، فلز دار ، فلنج گردن جوش داده شده و دیگران در صورت درخواست.

حداکثر فشار طراحی: 230 psig (16 barg)

حداکثر دمای طراحی: 370 درجه فارنهایت (190 درجه سانتی گراد) ، بسته به انتخاب واشر

حداکثر حداکثر جریان مایع تقریبی: VT20 Saftetytherm: 440 دور در دقیقه (100 متر مربع در ساعت)

VT40 Saftetytherm: 924 دور در دقیقه (210 متر مربع در ساعت)

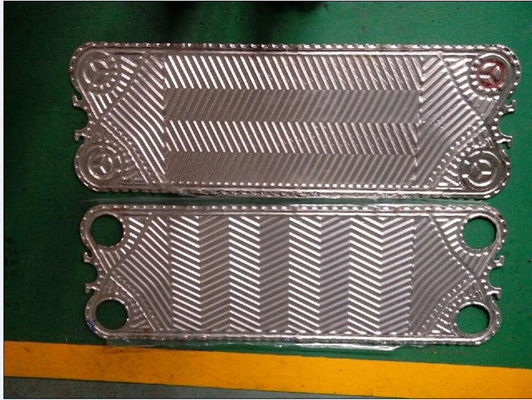

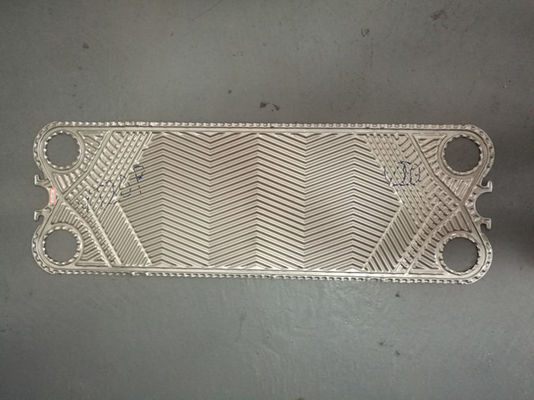

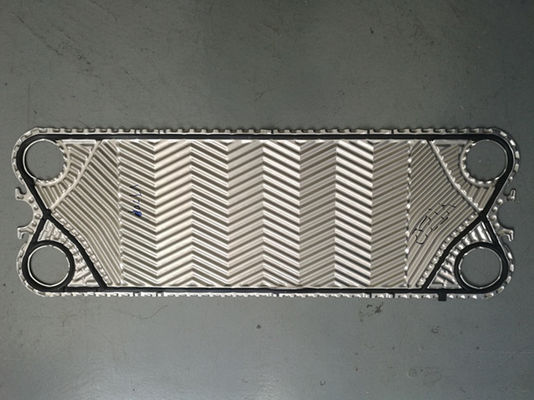

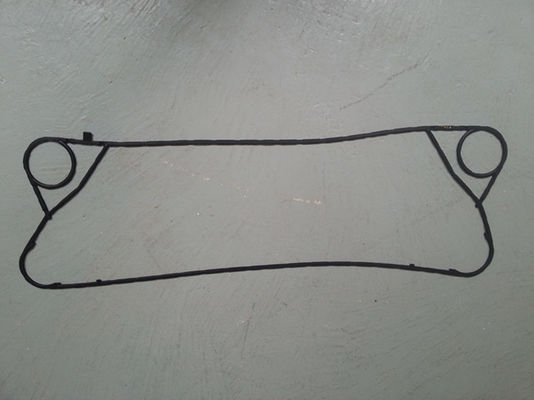

VT20/VT20P/VT20M واشر مبدل حرارتی صفحه و تصاویر صفحه





VT20/VT20P/VT20M واشر مبدل حرارتی - انواع محصول سیستماتیک Varitherm



چه در گرمایش و چه در سرمایش مایعات حاوی ذرات تا 2 میلی متر ، در بخارهای متراکم یا در خنک کننده گاز و رطوبت زدایی گاز در موارد خاص- مبدل های حرارتی ورق ورترم یک راه حل قانع کننده با وسیع ترین کاربردهای ممکن ارائه می دهند.



سری Varitherm دو استدلال قانع کننده به نفع خود دارد.ابتدا طیف وسیعی از مواد موجود است ، از جمله 1.40301/AISI304 ، آلیاژ بر پایه نیکل ، Incolloy ، نیکل ، تانتالیوم و تیتانیوم.در مرحله دوم ، یک بسته بشقابی جداگانه ارائه می شود که می تواند به راحتی برای رفع نیازهای آینده شما گسترش یابد.و این باعث می شود سری Varitherm به بهترین راه حل اقتصادی برای تقریباً هر برنامه ای تبدیل شود.



مزایا در یک نگاه
فشار عملکرد تا 25 بار ، فشار تست تا 32.5 بار	صفحات در اندازه ها ، راه راه ها و مواد مختلف	سیستم واشر LocIn بدون چسب برای اندازه مدل VT20-VT80
مواد واشر NBR ، EPDM و FPM	مواد واشر مخصوص مانند سیلیکون ، هایپالون و بوتیل در صورت درخواست موجود است	قاب های لاک دار برای همه اندازه های مدل
قاب های فولادی ضد زنگ برای مدل های VT04 تا VT80



مزایا در یک نگاه

سطح ایمنی بالا در تولید انتقال حرارت موثر طراحی فشرده خطر نشت کم نگهداری آسان



برخورد ملایم با محصول



رفتار ملایم با محصولات ناشی از راه راه نرم ، Varitherm را به عنوان انتخاب واضح برای صنایع غذایی تبدیل می کند.





PHE نوع Safetherm و Varitherm



Safetytherm	VT10 VT20 VT40
واریترم	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/VT20P/VT20M قاب



PHE ها در نسخه های مختلف فریم مخصوص برنامه کاربردی موجود هستند.نسخه های اصلی طرح های C و B هستند ، و طرح B بیشتر از همه برای بسته های بشقاب طولانی تر استفاده می شود. انواع این طرح ها با اختصارات بیشتری مشخص می شوند.





نسخه های ویژه فولاد ضد زنگ در برنامه های غذایی و دارویی استفاده می شود و ممکن است شامل صفحات میانی برای جدا کردن بخش های جداگانه باشد.

برخی از قاب ها دارای پایه های قابل تنظیم ارتفاع هستند





عیب یابی PHE



1. عملکرد ناکافی



عیب	علت	درمان
کاهش انتقال حرارت	سپرده در صفحات HE	تمیز کردن صفحات HE - تمیز کردن صفحات HE در حالی که PHE باز است و تمیز کردن صفحات HE در حالی که PHE بسته است.
	عملکرد ، رسانه جریان و غیره با مورد طراحی متفاوت است	طراحی PHE را با داده های عملیاتی جدید توسط M&C بررسی کنید
افت فشار زیاد	بستن شکاف های جریان چندگانه مانع جریان می شود	تمیز کردن صفحات HE - تمیز کردن صفحات HE در حالی که PHE باز است و تمیز کردن صفحات HE در حالی که PHE بسته است.
	نصب نادرست صفحات HE مانع جریان می شود	ترتیب نصب را با استفاده از نمودار مدار بررسی کنید
	عملکرد ، رسانه جریان و غیره متفاوت از مورد طراحی	طراحی PHE را با داده های عملیاتی جدید توسط M&C بررسی کنید



2. نشت



عیب	علت	درمان
نشتی بین صفحات HE - رسانه جریان از بسته صفحه HE خارج می شود	بعد کششی نادرست PHE	با توجه به اطلاعات صفحه پلاک ، ابعاد کشش صحیح را بررسی کنید
	فشار کاری بیش از حد	فشار عملکرد را با توجه به اطلاعات صفحه پلاک بررسی کنید
	دمای کارکرد بسیار بالا/خیلی پایین	با توجه به داده های پلاک درجه حرارت را بررسی کنید
	واشرهای صفحه HE به درستی قرار نگرفته اند	PHE را باز کرده و صندلی واشرهای صفحه HE را اصلاح کنید
	واشرهای صفحه HE کثیف هستند	PHE را باز کرده و واشرهای صفحه HE را تمیز کنید
	واشرهای صفحه HE معیوب یا سخت شده اند	PHE را باز کرده و واشرهای صفحه HE را تعویض کنید
نشت بین صفحات و قاب های HE ، صفحات تقویت کننده و صفحات میانی	واشرهای ورق و قاب HE که به طور صحیح نشسته اند	PHE را باز کرده و صندلی واشرهای صفحه و قاب را درست کنید
	واشرهای صفحه و قاب HE کثیف هستند	PHE را باز کرده و واشرهای صفحه و قاب HE را تمیز کنید
	واشرهای صفحه و قاب HE معیوب هستند	PHE را باز کرده و واشرهای صفحه و قاب HE را تعویض کنید
نشت بین اتصال قاب و لوله کشی	بار بیش از حد اتصال قاب از لوله کشی	اتصال بارها را به مقادیر مجاز کاهش دهید
	واشر به طور نامناسب نشسته است	اتصال فریم را شل کنید و صندلی واشر را درست کنید
	واشر کثیف	اتصال فریم را شل کرده و واشر را تمیز کنید
	واشر معیوب است	اتصال فریم را شل کرده و واشر را تعویض کنید
	اتصال فلنج به اندازه کافی محکم نشده است	واشر را بررسی کرده و در صورت لزوم اتصال را به طور مساوی محکم کنید
صفحات HE آسیب دیده	سفت شدن بیش از حد بسته صفحه HE (ابعاد کششی زیر یک دقیقه)	صفحات HE معیوب را تعویض کنید
صفحات HE آسیب دیده	خوردگی مواد ورق HE	طراحی PHE را در مورد رسانه جریان بررسی کنید ، با M&C تماس بگیرید
صفحات HE آسیب دیده در ابتدا یا انتهای PHE	هنگام جوشکاری اتصالات ویژه به لوله های اتصال دهنده قاب باز ، ارتینگ نادرست انجام می شود	صفحات HE معیوب را جایگزین کنید



تصاویر مبدل حرارتی بشقاب





مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co.، Ltd در Wuxi ، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشرها ، مبدلهای حرارتی صفحه ای ، مبدلهای حرارتی واشر دار و مبدلهای حرارتی لحیم کاری شده است.بنابراین ، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان ، راه حل هایی با طراحی ترمودینامیکی مطلوب برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات جانبی یکطرفه لوازم جانبی ، مارک چندگانه و جایگزین مدلهای مختلف را به انتخاب شما ارائه می دهد.ما تمام الزامات شما مبدل حرارتی صفحه را برآورده کرده و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع به طور مداوم کار می کنیم.

علاوه بر این ، ما یک کنترل دقیق کیفیت و سیستم خدمات پس از فروش داریم ، از خرید مواد تا بسته محصول نهایی تا دریافت محصول در شرایط خوب.محصولات ما به طور گسترده ای در سراسر جهان در زمینه های مختلف مورد استفاده قرار گرفته است.
