صفحات و واشرهای مبدل حرارتی صفحه Tranter GL13 برای کولر آبی Marine Jack

صفحات و واشرهای مبدل حرارتی صفحه Tranter GL13 برای کولر آبی Marine Jack



معرفی مبدل حرارتی بشقاب



مبدل های حرارتی بشقابی برای اولین بار در دهه 1920 تولید شد و از آن زمان به طور گسترده در بسیاری از بخش ها مورد استفاده قرار گرفت.

مبدل صفحه ای شامل مجموعه ای از صفحات موازی است که یکی را روی دیگری قرار می دهند تا امکان ایجاد یک سری کانال برای جریان سیالات بین آنها فراهم شود.

فضای بین دو صفحه مجاور ، مجرایی را ایجاد می کند که سیال در آن جریان دارد.

سوراخ های ورودی و خروجی در گوشه صفحات اجازه می دهد تا مایعات گرم و سرد از طریق کانال های متناوب در مبدل به طوری که یک صفحه همیشه در یک طرف با مایع داغ و طرف دیگر با سرما در تماس است.

اندازه یک صفحه می تواند از چند سانتیمتر مربع (سمت 100mm * 300mm) تا 2 یا 3 متر مربع (1000mm * 2500mm سمت) متغیر باشد.تعداد صفحات در یک مبدل تنها از ده تا چند صد متغیر است ، بنابراین به مناطق مبدل سطحی تا هزاران متر مربع می رسد.

به طور کلی ، این صفحات به منظور افزایش آشفتگی ، سطح مبدل حرارتی و ایجاد استحکام مکانیکی به مبدل راه راه دارند.راه راه با جعل سرد ورق با ضخامت 0.3 تا 1 میلی متر به دست می آید.

بیشترین مواد مورد استفاده برای صفحات فولاد ضد زنگ (AISI 304 ، 316) ، تیتانیوم و آلومینیوم است.

راه راه روی صفحات ، سیال را در مسیری پر پیچ و خم مجبور می کند و بین 2 صفحه مجاور b فاصله ای بین 1 تا 5 میلی متر ایجاد می کند.



مشخصات مبدل حرارتی صفحه مدل GL13


مساحت سطح	0.13㎡
صفحه زاویه تتا	58 درجه 120 درجه
قطر اتصال	67 میلی متر
ضخامت ورق ورق	3 میلی متر
طول صفحه صفحه* عرض	592* 135 میلی متر
طول صفحه شکل*عرض	714 * 248 میلی متر



اطلاعات فنی مبدل حرارتی صفحه GL13



ابعاد اتصال استاندارد	DN50
پیچ سفت کننده	M20
تعداد پیچ ​​و مهره های سفت کننده طولانی (Tال)	4
تعداد پیچ ​​و مهره های کوتاه (Ts)	4
ضخامت پوشش	25 میلی متر
وزن نوار راهنما	1.4 کیلوگرم در متر
وزن پیچ و مهره سفت کننده	2.0 کیلوگرم در متر
بعد A	3.4*n میلی متر
بعد C	LG
بعد F	LG-25 میلی متر
صفحه وزن+واشر (W) AISI 304/316 0.5 میلی متر AISI 304/316 0.6 میلی متر تیتانیوم 0.5 میلی متر تیتانیوم 0.6 میلی متر	0.76 کیلوگرم 0.91 کیلوگرم 0.46 کیلوگرم 0.55 کیلوگرم
قاب وزن	110+n*W کیلوگرم



حداکثر تعداد صفحات	LTال	LG	ج	اف
71	500	590	590	565
115	750	840	840	815
159	1000	1090	1090	1065



LT L = پیچ و مهره سفت کننده بلند

LG = طول نوار راهنما

n = تعداد صفحات

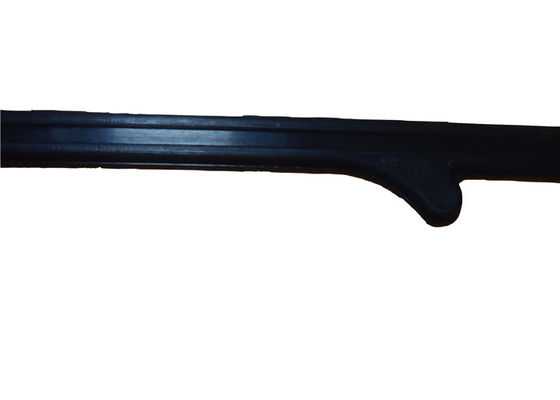

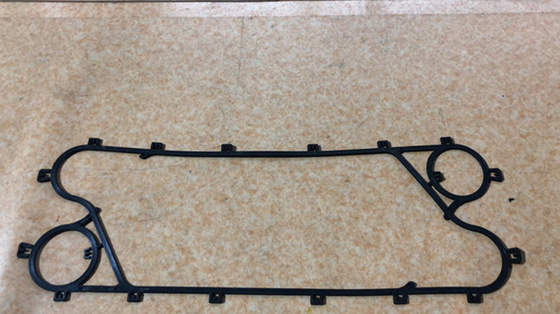

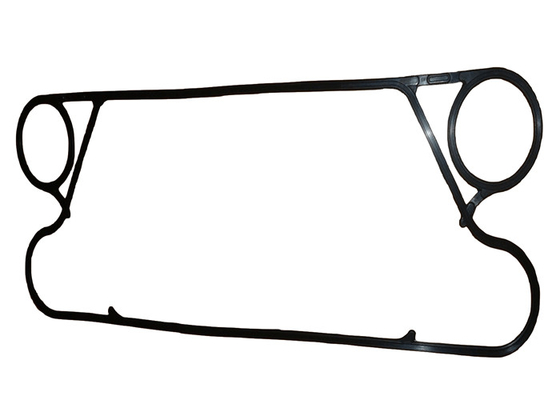

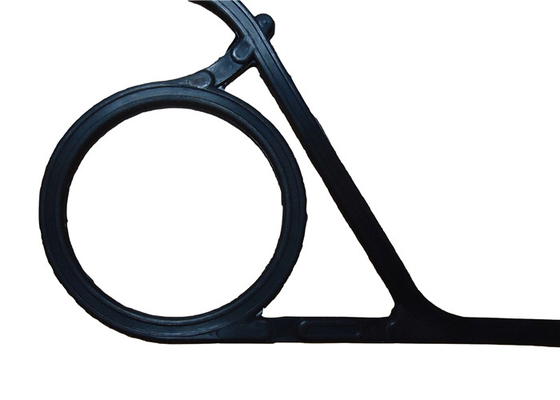

واشر GL13 واشر مبدل و تصاویر صفحه

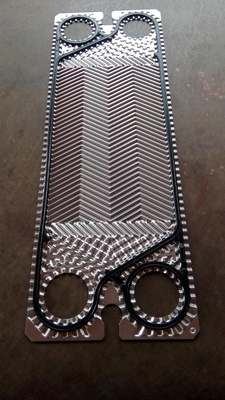

صفحات GL13



صفحات به سبک ماهیان سری GL دارای دهانه تتا بزرگی هستند که باعث کاهش دقیق فشار و سرعت انتقال حرارت می شود.



انتخاب واشر GL13



واشرهای چسب دار

واشرهای صفحه M&C الاستومرهای قالب گیری شده خاصی هستند تا عملکرد برتر را تضمین کنند.

مواد واشر متعدد - NBR ، EPDM ، Viton ، Neoprene ، Butyl. هایپالون ، NBR محصور شده با تفلون و موارد دیگر - برای مطابقت با شرایط فرآیند شما ، تا حداکثر دمای کار 180 are در دسترس هستند.



واشرهای گیره ای

سیستم واشر M&C Clip-on بدون چسب را در هر جایی که تمیز کردن منظم ضروری است در نظر بگیرید یا مایعات تهاجمی عمر واشر را کوتاه می کنند.طراحی منحصر به فرد امکان نصب آسان و سریع کلیپ را برای آب بندی مطمئن و حذف ساده فراهم می کند.

این کلیپ در NBR و EPDM ، هر دو دارای رتبه بندی صنعتی و FDA ، موجود است.این واشرهای دقیق تحت کنترل های دقیق تولید قالب گیری می شوند و برای طول عمر و مقاومت در برابر فشار فشاری عالی پراکسید پخت می شوند.





مزیت مبدل حرارتی صفحه GL13 با مبدل های پوسته و لوله



چرا موتورخانه خود را با تجهیزات سنگین و حجیم پر کنید ، در حالی که کارآیی و صرفه جویی از عوامل حیاتی هستند؟



یک مبدل حرارتی صفحه ای از M&C فقط حدود 1/3 اندازه و 1/6 وزن مبدل لوله ای با عملکرد قابل مقایسه است.حتی اگر سرمایه گذاری در مبدل لوله منطقی به نظر برسد ، هزینه چرخه عمر آن بسیار بیشتر از مبدل حرارتی صفحه ای خواهد بود.



یکی از دلایل این است که خواص انتقال حرارت مبدل حرارتی صفحه ای 3 تا 5 برابر بیشتر است.یکی دیگر از روشهای نزدیک دما است که تا 1 low پایین است.

کارآیی جواب می دهد!



مبدل حرارتی صفحه ای در مقایسه با مبدلهای معمولی پوسته و لوله مزایای زیادی را ارائه می دهد

• تا 50٪ کارآمدتر است
• تا 90 درصد فشرده تر است
• 3-5 برابر مقادیر k بیشتر است
• طراحی منحصر به فرد جریان آشفته
• رویکرد دما نزدیکتر - تا 1 ℃
• مواد بسیار کمتری مورد نیاز است - استفاده کمتر از آلیاژهای عجیب و غریب یا تیتانیوم

مزیت مبدل حرارتی صفحه

• رد پای بسیار کوچکتر
• وزن سبک تر
• نصب راحت تر
• سطوح مبدل حرارتی قابل جدا شدن برای نظافت موثر
• گرمایش یا سرمایش سریعتر با مایع انرژی کمتر
• جریان آشفته برای مقاومت در برابر پوسته پوسته شدن بهتر ، قابلیت اطمینان بیشتر
• فولاد کمتر ، قیمت خرید کمتر ، زمان تحویل کوتاه تر و تحویل ارزان تر



چگونه می توان تعمیرات مبدل حرارتی صفحه را ارائه داد؟



تعمیر و نگهداری مبدل حرارتی از طریق دو روش مجزا انجام می شود:

• تعمیر در محل (CIP) در محل.
• خدمات نظافت مجاز در خارج از محل.

تفاوت اساسی بین این دو روش این نیست که چگونه ، بلکه در کجا و چه کسی تعمیر و نگهداری را انجام می دهد.CIP در کارخانه تولید برای بازیابی سریع و استفاده مداوم از تجهیزات انجام می شود و معمولاً توسط شخص مسئول تعمیر و نگهداری انجام می شود.استفاده از تأسیسات نظافتی مجاز برای تعمیر و نگهداری مستلزم برداشته شدن تجهیزات و ارسال آن به تأسیساتی خارج از کارخانه است که در آن پرسنل تعمیر و نگهداری معتبر به مبدل حرارتی صفحه سرویس می دهند.نگاه دقیق تر به هر یک از روش ها به نورپردازی مناسب ترین روش کمک می کند.



تعمیر و نگهداری CIP.به دلیل مزایای استفاده از راه حل های سریع در چرخه نگهداری ، CIP یک روش تعمیر و نگهداری جذاب است.این سریعتر ، راحت تر و ساده تر است.همچنین هنگامی که مایعات خورنده در حال پردازش هستند ، یک روش تمیز کردن ترجیحی است.به طور معمول ، یک عملیات CIP به شرح زیر است:

• واحد مبدل حرارتی صفحه خاموش است.
• تمام مایعات از دستگاه تخلیه می شوند.واحدهای تک گذر خود تخلیه می شوند.واحدهای چند گذر ممکن است نیاز به سوراخ های مخصوص تخلیه داشته باشند.
• محلول تمیز کننده از پیش انتخاب شده از طریق واحد در جریان از پایین به بالا به گردش در می آید تا دستگاه به طور کامل سیلاب شود و از هدایت کانال جلوگیری شود.هنگامی که مشخص شد محلول دیگر با مواد داخل دستگاه واکنش نشان نمی دهد ، تمیز کردن کامل است.
• دستگاه از محلول تمیز کننده تخلیه شده و در صورت لزوم با آب شستشو داده و مجدداً به صورت آنلاین قرار می گیرد.

تأسیسات نظافت مجاز. معایب تاسیسات نظافت مجاز با هزینه اولیه و به ندرت با مزایای واقعی بدست آمده اندازه گیری می شود.



در یک مرکز تمیز کردن مجاز ، هر صفحه ثبت می شود و از نظر بصری بررسی می شود تا مشخص شود که آیا ارزش ترمیم مجدد را دارد یا خیر.در صورت عدم استفاده از بشقاب و دلیل آن ، به مشتری اطلاع داده می شود.این تأسیسات پایگاه داده خود را بررسی می کند تا مشخصات اصلی مبدل حرارتی صفحه را تایید کند و سپس بازرسی بصری دقیق واشرها و نقاط تماس روی صفحات باقی مانده را انجام می دهد تا مشخص شود که آیا فرسایش یا تغییر ظاهری از مشخصات اولیه وجود دارد یا خیر.سپس فرآیند دقیق تمیز کردن و درمان مورد نیاز تعیین می شود.



صفحات با فشار شسته می شوند ، شستشو داده می شوند و یا تحت سوزاندن داغ سوزاننده قرار می گیرند و/یا یک روش دستی برای حذف واشر و رسوب مورد استفاده قرار می گیرد.آنها در انواع اسیدهای سازگار با مواد صفحه غوطه ور می شوند تا تعادل هرگونه مواد دفع کننده از بین برود.صفحات تمیز شده به طور کامل از نظر بصری بازرسی می شوند و نمونه برداری 10 درصدی از صفحات مورد آزمایش نفوذ رنگ قرار می گیرد.هر صفحه آزمایش شده با رنگ پاشیده می شود و تحت نور الترا بنفش بازرسی می شود تا هرگونه نشتی یا شکاف سوراخ پین را پیدا کند.پس از این روش ، صفحات دوباره با فشار شسته می شوند و شستشو داده می شوند تا همه آثار رنگ از بین بروند.



سپس صفحات با چسب واشر مخصوص OEM واشر می شوند که در صورت نیاز تعمیر میدانی را آسان می کند.صفحات قبل از بسته بندی و حمل ، بازرسی کاملی دریافت می کنند.واحدها قبل از حمل هیدرواستاتیک مورد آزمایش قرار می گیرند.



تصاویر مبدل حرارتی بشقاب





مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co.، Ltd در Wuxi ، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشرها ، مبدلهای حرارتی صفحه ای ، مبدلهای حرارتی واشر دار و مبدلهای حرارتی لحیم کاری شده است.بنابراین ، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان ، راه حل هایی با طراحی ترمودینامیکی مطلوب برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات جانبی یکطرفه لوازم جانبی ، مارک چندگانه و جایگزین مدلهای مختلف را به انتخاب شما ارائه می دهد.ما تمام الزامات شما مبدل حرارتی صفحه را برآورده کرده و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع به طور مداوم کار می کنیم.

علاوه بر این ، ما یک کنترل دقیق کیفیت و سیستم خدمات پس از فروش داریم ، از خرید مواد تا بسته محصول نهایی تا دریافت محصول در شرایط خوب.محصولات ما به طور گسترده ای در سراسر جهان در زمینه های مختلف مورد استفاده قرار گرفته است.







صفحات و واشرهای مبدل حرارتی M&C سایر مدلها توصیه می شود



Sondex/Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 و غیره ؛

APV/SPX - H17 ، N25 ، N35 ، A055 ، A085 ، J060 ، J092 ، J107 ، M92 ، M107 ، K55 ، K71 ، B110 ، B134 ، P105 ، P190 ، SR1 ، SR2 ، TR9GN ، TR9AL و غیره ؛

Tranter/Swep - GX12 ، GL13 ، GC26 ، GC51 ، GX26 ، GX51 ، GX42 ، GX64 ، GX85 ، GX91 ، GX140 ، GX145 و غیره ؛

API/Schmidt - Sigma 7 ، Sigma 9 ، Sigma 13 ، Sigma 26 ، Sigma 27 ، Sigma 36 ، Sigma 66 ، Sigma 106 ، Sigma 229 ، Sigma Star 45 ، Sigma Star 90 و غیره ؛

ویکارب - V4 ، V13 ، V20 ، V28 ، V45 ، V60 ، V100 ، V110 ، V130 و غیره ؛

Hisaka - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 و غیره ؛

GEA - VT04 ، VT10 ، VT20 ، VT40 ، VT80 ، VT405 ، VT805 ، VT1306 ، NT50M ، NT50X ، NT100S ، NT150S ، NT150L ، NT250M ، NT250L و غیره ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 و غیره ؛

Thermowave - TL200SS/PP ، TL250SS/PP ، TL400SS/PP.TL650SS/PP و غیره ؛

DHP - DX143 ، DX146 ، DX20V ، DX20DL ، DX20DM ، DX30S ، DX36M و غیره ؛

LHE - HT101 ، HT102 ، HT104 ، HT151 ، HT152 ، HT202 ، HT232 ، HT233 و غیره ؛



کالاهای مبدل حرارتی M&C آماده تحویل
