ساخت مبدل حرارتی صفحه ای S14/S14A




S14/S14Aمشخصات مبدل حرارتی صفحه ای مدل


مساحت سطح	0.14
صفحه تتا زاویه	55 درجه 125 درجه
قطر اتصال	60 میلی متر
ضخامت صفحه راه راه	2.6 میلی متر
طول مرکز صفحه * عرض	694*126 میلی متر
شکل صفحه طول*عرض	798*230 میلی متر



S14/S14Aاطلاعات فنی مبدل حرارتی صفحه ای



قاب	قاب نقاشی شده قاب فولادی ضد زنگ، طراحی شده برای صنایع غذایی و روزانه هر دو قاب دارای پیچ های گیره ای هستند که در اطراف لبه قاب قرار گرفته اند.
فشار طراحی	فریم های رنگ شده: 1.0/1.5/2.5 Mpa.(145/217/362 PSI) فریم فولادی ضد زنگ: 1.0/1.6 Mpa (145/232 PSI)
قاب های میانی	قاب های میانی و بلوک های گوشه ای از فولاد ضد زنگ.
اتصالات	فلنج DN150/6 اینچ از فولاد کربنی، روکش لاستیکی یا روکش شده با AISI 316 یا تیتانیوم اتحادیه های لبنیات DN100/4، DN125/5" و DN150/6" طبق تمام استانداردهای شناخته شده.
مواد بشقاب	AISI304/316، 254 SMO و تیتانیوم. سایر مواد در صورت درخواست موجود است.
واشر	واشر در شیار بسته واشر قرار می گیرد که توسط صفحات تشکیل شده است.این طراحی صفحه را برای فشارهای کاری بالا مناسب می کند.صفحات در هنگام مونتاژ مبدل حرارتی صفحه به شدت هدایت می شوند.مواد: NBR، EPDM و Viton. سایر مواد در صورت درخواست موجود است.
تجهیزات اضافی	روکش ایمنی از جنس استنلس استیل ژاکت عایق آچار مونتاژ پایه پایه برای قاب مشترک فلنج ابزار دماسنج و مانومتر

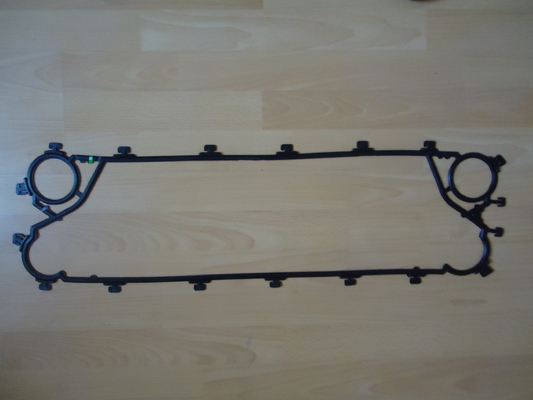

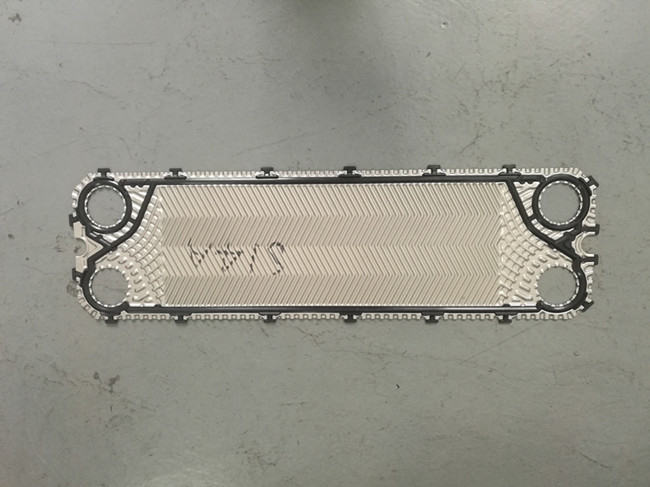

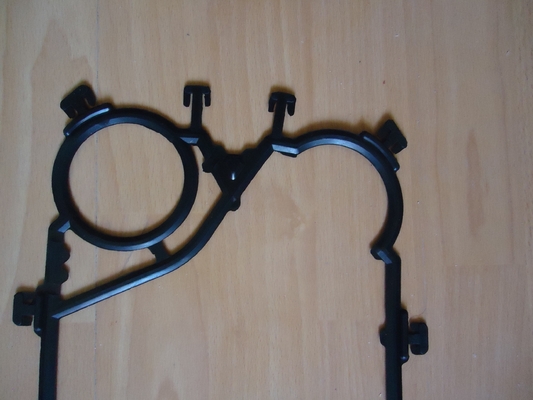

S14/S14Aتصاویر واشر و صفحه مبدل حرارتی صفحه







قاب های S14/S14A

تعداد بشقاب	L (طول قاب) (میلی متر)	W(mm)	H(mm)	حداکثر وزن، خالی (کیلوگرم)	نوع اتصال
S19A IS16
7-39	429	300 (11.81 اینچ)	1044.6 (41.13 اینچ)	170	فلنگ DN50 یا لوله رزوه ای 2 اینچی BSP
40-76	629			205
77-150	1029			277
151-206	1329			331
207-243	1529			366
244-336	2029			455
337-428	2529			545
429-521	3029			633
S19A IS25
7-35	444	300 (11.81 اینچ)	1044.6 (41.13 اینچ)	178	فلنگ DN50 یا لوله رزوه ای 2 اینچی BSP
36-71	644			223
72-142	1044			314
143-196	1344			383
197-232	1544			428
233-321	2044			542
322-410	2544			655
411-500	3044			769



ویژگی PHE Plate



	ویژگی	مزایای	چه چیزی در آن برای شما!
آ	منطقه توزیع	توزیع کارآمد جریان	از توزیع نامناسب جلوگیری می کند
ب	الگوی صفحه راه راه-منطقه انتقال حرارت	آشفتگی را ترویج می کند، رسوب را به حداقل می رساند	اثر بازیابی حرارت عالی زمان اجرا را به حداکثر برسانید
سی	سیستم های قفل صفحه	مفاهیم "قفل گوشه" و "قفل حباب" یک بسته صفحه ثابت و خوب را در هنگام بسته بودن دستگاه تضمین می کند.	عملیات ایمن و اقتصادی قابلیت سرویس دهی بالا حداقل زمان توقف خدمات
D	سیستم واشر EASYCLIP	لبه‌های واشر اریب‌دار به راحتی با استفاده از بالش‌ها در جای خود قرار می‌گیرند ایمن در جای خود باقی می ماند و یکپارچگی آب بندی بالایی را ارائه می دهد	عملیات قابل اعتماد تعویض آسان و سریع ابزار خاصی لازم نیست







نوع واشر PHE



لطفا بررسی کنید که سه نوع واشر معمولی آنها در برند Sondex استفاده می شود.





نوع صفحه PHE







• سیستم آویزان:صفحات دارای یک سیستم آویزان تقویت شده هستند.سیستم آویزان به صفحات کمک می کند تا در برابر نیروی محکم سفت مقاومت کنند و از ناهماهنگی و فروریختن گوشه ها جلوگیری می کند.این باعث می شود صفحات یک سرمایه گذاری قابل قبول باشند، زیرا طول عمر صفحات افزایش یافته و مدت زمان سرویس کاهش می یابد.
• منطقه توزیع:منطقه توزیع روی صفحات برای جلوگیری از ایجاد مناطق راکد طراحی شده است و توزیع یکنواخت رسانه را در کل صفحه تضمین می کند.علاوه بر این، افت فشار در ناحیه توزیع حداقل است و به جای آن در ناحیه انتقال حرارت استفاده می شود، که منجر به راندمان انتقال حرارت بهتر می شود.
• منطقه انتقال حرارت:با به حداکثر رساندن سطح انتقال حرارت، می‌توانیم تعداد کل صفحات مورد نیاز برای عملکرد بهینه را کاهش دهیم.الگوهای بشقاب ما برای هر برنامه به‌خوبی تنظیم شده‌اند و بهترین شرایط ممکن را برای انتقال حرارت فراهم می‌کنند. راه‌حل‌های M&C به شما امکان می‌دهند بازدهی خود را افزایش دهید و مصرف انرژی خود را کاهش دهید.





حل مسئله PHE



اگر مشکلی با مبدل حرارتی نوع صفحه ای خود دارید، در بیشتر موارد این مشکل توسط پرسنل خودتان قابل حل است.لطفاً در زیر خلاصه ای از مشکلات احتمالی و همچنین علل و راه حل های احتمالی را بیابید.



شرط عملکرد صحیح مداوم مبدل حرارتی صفحه ای شما، رعایت دقیق مقادیر مجاز فشار و دمای ذکر شده در پلاک نام است.

تجاوز از این مقادیر حتی در صورت پیک های فشار کوتاه مدت باعث آسیب رساندن به دستگاه و ایجاد مشکل می شود.



برای جلوگیری از تعمیرات پرهزینه، ما به شما توصیه می کنیم که کار نصب و نگهداری توسط پرسنل آموزش دیده انجام شود.شما همچنین می توانید با ما تماس بگیرید.



مسئله	علت احتمالی	راه حل ممکن
نشتی	در اتصالات	آسترهای لاستیکی را بررسی کنید (در صورت نصب) واشر فلنج را بررسی کنید (در صورت وجود) O-ring را بررسی کنید لوله ها را بدون کشش قرار دهید
	اختلاط مدار اولیه و ثانویه	صفحات را از نظر سوراخ و/یا ترک بررسی کنید
	در بسته بندی بشقاب	مونتاژ را بررسی کنید وضعیت واشرها را بررسی کنید موقعیت مناسب واشر را بررسی کنید
	شرایط عملیاتی از مشخصات انحراف دارد	شرایط عملیاتی را تنظیم کنید
ظرفیت ناکافی	هوا در سیستم	سیستم لوله را هوادهی کنید کار لوله را برای تله های هوای احتمالی بررسی کنید
	شرایط عملیاتی از مشخصات انحراف دارد	شرایط عملیاتی را تنظیم کنید
	مبدل حرارتی کثیف است	مبدل حرارتی را تمیز کنید
	اتصالات تعویض شده است	کار لوله را دوباره انجام دهید
افت فشار خیلی زیاد	جریان بزرگ جریان طراحی	جریان را تنظیم کنید
	کانال های موجود در صفحه(های) مسدود شده است	شستشو/تمیز کردن
	اندازه گیری های نادرست	نشانگر فشار را بررسی کنید
	انحراف متوسط ​​از طراحی	برای مثال افزودن ضد یخ باعث افزایش افت فشار می شود
	هوا در سیستم	سیستم لوله را هوادهی کنید کار لوله را برای تله های هوای احتمالی بررسی کنید

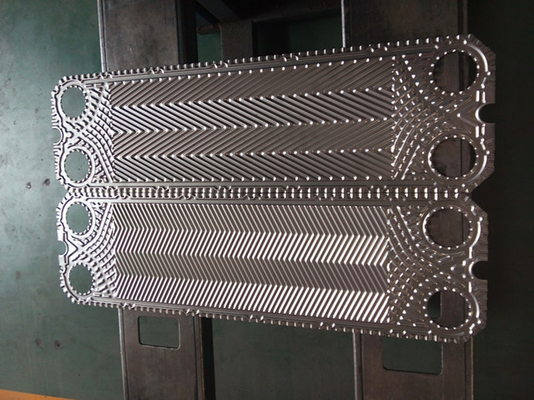

تصاویر مبدل حرارتی بشقاب
