مهر و موم مبدل حرارتی S8 S8A Sondex Danfoss برای پاستوریزاسیون با اندازه کوچک

مبدل حرارتی صفحه ای S8/S8A Sondex/Danfoss برای پاستوریزاسیون در اندازه های کوچک مورد استفاده در صنایع غذایی

اصل طراحی مبدل حرارتی صفحه ای S8/S8A




محدوده صفحه نوع S4A و S8A با طول تا 0.75 متر (2.5 فوت) و الگوی حرارتی "طولانی" وظایف زیادی را تا سرعت 6 m³/h (26 gpm) در یک محلول تک پاس پوشش می دهد، به این معنی که همه اتصالات انجام می شوند. در سمت سر، این کار لوله و سرویس آسان را تضمین می کند و با جدا کردن مبدل برای سرویس، هیچ لوله ای نیاز به جدا کردن ندارد.



این محدوده صفحه برای پاستوریزاسیون کوچک تا 3000 لیتر در ساعت (بسته به نوع محصول و مشخصات دما) طراحی شده است و یک درمان ملایم و نرم محصول را تضمین می کند.



انتقال حرارت زمانی حاصل می شود که محیط گرم انرژی را از طریق صفحات جریان نازک و قوی بین کانال ها منتقل می کند و آن را بدون اختلاط دو رسانه به محیط سرد مخالف می رساند.جریان ضد جریان بازده بهینه را ایجاد می کند.طراحی صفحه و ورودی اجازه می دهد تا CIP (تمیز کردن در محل) موثر و آسان تمام سطوح "جریان".

S8/S8A مشخصات مبدل حرارتی صفحه ای مدل


مساحت سطح	0.08㎡
صفحه تتا زاویه	افقی 130 درجه عمودی 130 درجه
قطر اتصال	28 میلی متر
ضخامت صفحه راه راه	2.35 میلی متر
طول مرکز صفحه * عرض	656*70 میلی متر
شکل صفحه طول*عرض	724*140 میلی متر

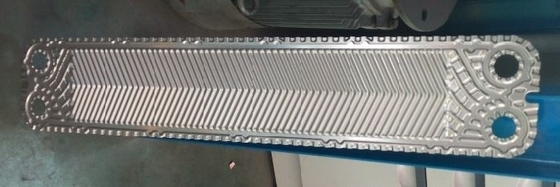

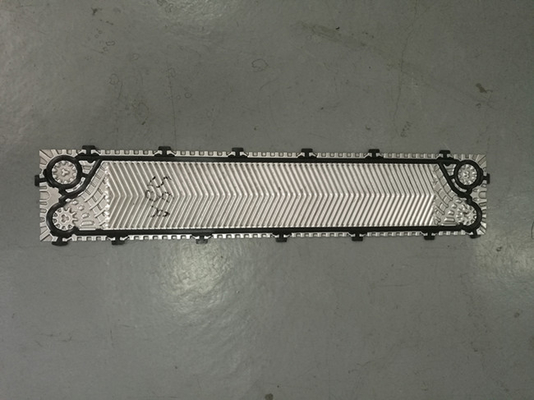

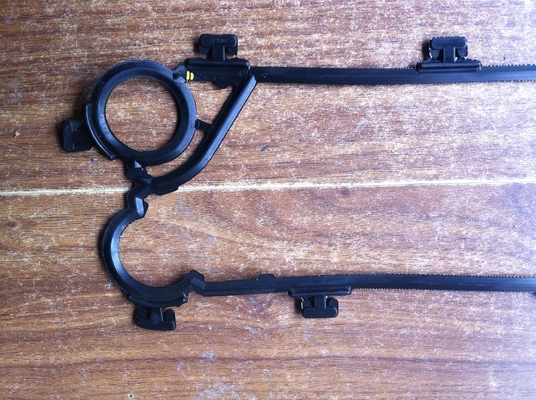

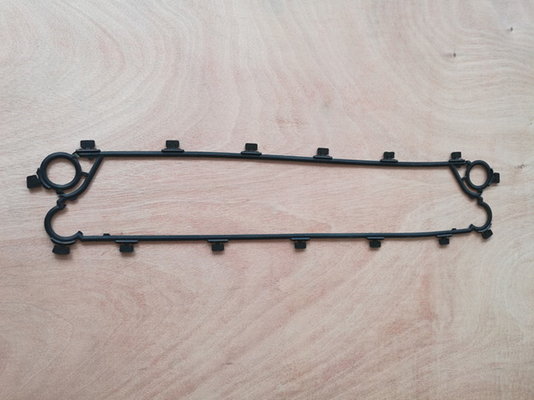

S8/S8Aتصاویر واشر و صفحه مبدل حرارتی صفحه









قاب های S8/S8A



تعداد بشقاب	L (طول قاب) (میلی متر)	W(mm)	H(mm)	حداکثر وزن، خالی (کیلوگرم)	نوع اتصال
S8A FG16
7-19	275	200 (7.87 اینچ)	758 (29.84 اینچ)	74	DN25/1" اتحادیه لبنیات
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7.87 اینچ)	913-943 (35.95"-37.13")	77	DN25/1" اتحادیه لبنیات
56-75	548			83
76-95	648			109
96-124	798			140



اطلاعات فنی مبدل حرارتی صفحه ای S8/S8A



تایپ کنید		S1	S4A	S6A	S8A
حداکثرفشار کاری	PN (نوار)	10.16
حداکثردمای عملیاتی	درجه سانتی گراد	تا 180
حداقلدمای عملیاتی		-10
جریان متوسط		آب و مایعات مختلف، بخار
حجم/کانال	من	0.09	0.17	0.13	0.21
اندازه اتصال		DN32/1.25 اینچ
نوع اتصال		لوله 1.25 اینچی یا لوله رزوه ای از فولاد ضد زنگ یا تیتانیوم (سایر مواد در صورت درخواست موجود است) DN 25/1" اتحادیه لبنیات (فقط برای قاب های صنایع غذایی/بهداشتی)
مواد بشقاب		فولاد ضد زنگ EN 1.4404 (AISI 316L)، EN 1.4301 (AISI 304)، SMO254، Hastelloy C276، تیتانیوم GR.1 سایر مواد در صورت درخواست موجود است
ضخامت صفحه	میلی متر	0.5 سایر مواد در صورت درخواست موجود است
مواد واشر		NBR، EPDM، FKM سایر مواد در صورت درخواست موجود است
نوع اتصال واشر		قفل سوندر
آستر در اتصالات		لاستیک NBR، EPDM، FKM فولاد ضد زنگ EN 1.4404 (AISI 316L)، EN 1.4301 (AISI 304)، SMO254، Hastelloy C276، Titanium Gr.1
قاب		قاب رنگ شده، رنگ RAL 5010 (سایر رنگ ها در صورت درخواست موجود است) قاب فولادی ضد زنگ، طراحی شده برای کاربردهای بهداشتی (مانند صنایع غذایی و لبنی)
مشخصات نقاشی قاب		نقاشی موجود برای دسته های خوردگی C2L، C4M، C5M



ویژگی PHE Plate



	ویژگی	مزایای	چه چیزی در آن برای شما!
آ	منطقه توزیع	توزیع کارآمد جریان	از توزیع نامناسب جلوگیری می کند
ب	الگوی صفحه راه راه-منطقه انتقال حرارت	آشفتگی را ترویج می کند، رسوب را به حداقل می رساند	اثر بازیابی حرارت عالی زمان اجرا را به حداکثر برسانید
سی	سیستم های قفل صفحه	مفاهیم "قفل گوشه" و "قفل حباب" یک بسته صفحه ثابت و خوب را در هنگام بسته بودن دستگاه تضمین می کند.	عملیات ایمن و اقتصادی قابلیت سرویس دهی بالا حداقل زمان توقف خدمات
D	سیستم واشر EASYCLIP	لبه‌های واشر اریب‌دار به راحتی با استفاده از بالش‌ها در جای خود قرار می‌گیرند ایمن در جای خود باقی می ماند و یکپارچگی آب بندی بالایی را ارائه می دهد	عملیات قابل اعتماد تعویض آسان و سریع ابزار خاصی لازم نیست







نوع واشر PHE



لطفا بررسی کنید که سه نوع واشر معمولی آنها در برند Sondex استفاده می شود.





نوع صفحه PHE



"صفحه استارت با واشر""صفحه جریان دست چپ با واشر""صفحه جریان سمت راست با واشر" صفحه انتهایی با واشر"



صفحه بلند حرارتی صفحه کوتاه حرارتی





حل مسئله PHE



اگر مشکلی با مبدل حرارتی نوع صفحه ای خود دارید، در بیشتر موارد این مشکل توسط پرسنل خودتان قابل حل است.لطفاً در زیر خلاصه ای از مشکلات احتمالی و همچنین علل و راه حل های احتمالی را بیابید.



شرط عملکرد صحیح مداوم مبدل حرارتی صفحه ای شما، رعایت دقیق مقادیر مجاز فشار و دمای ذکر شده در پلاک نام است.

تجاوز از این مقادیر حتی در صورت پیک های فشار کوتاه مدت باعث آسیب رساندن به دستگاه و ایجاد مشکل می شود.



برای جلوگیری از تعمیرات پرهزینه، ما به شما توصیه می کنیم که کار نصب و نگهداری توسط پرسنل آموزش دیده انجام شود.شما همچنین می توانید با ما تماس بگیرید.



مسئله	علت احتمالی	راه حل ممکن
نشتی	در اتصالات	آسترهای لاستیکی را بررسی کنید (در صورت نصب) واشر فلنج را بررسی کنید (در صورت وجود) O-ring را بررسی کنید لوله ها را بدون کشش قرار دهید
	اختلاط مدار اولیه و ثانویه	صفحات را از نظر سوراخ و/یا ترک بررسی کنید
	در بسته بندی بشقاب	مونتاژ را بررسی کنید وضعیت واشرها را بررسی کنید موقعیت مناسب واشر را بررسی کنید
	شرایط عملیاتی از مشخصات انحراف دارد	شرایط عملیاتی را تنظیم کنید
ظرفیت ناکافی	هوا در سیستم	سیستم لوله را هوادهی کنید کار لوله را برای تله های هوای احتمالی بررسی کنید
	شرایط عملیاتی از مشخصات انحراف دارد	شرایط عملیاتی را تنظیم کنید
	مبدل حرارتی کثیف است	مبدل حرارتی را تمیز کنید
	اتصالات تعویض شده است	کار لوله را دوباره انجام دهید
افت فشار خیلی زیاد	جریان بزرگ جریان طراحی	جریان را تنظیم کنید
	کانال های موجود در صفحه(های) مسدود شده است	شستشو/تمیز کردن
	اندازه گیری های نادرست	نشانگر فشار را بررسی کنید
	انحراف متوسط ​​از طراحی	برای مثال افزودن ضد یخ باعث افزایش افت فشار می شود
	هوا در سیستم	سیستم لوله را هوادهی کنید کار لوله را برای تله های هوای احتمالی بررسی کنید



تصاویر مبدل حرارتی بشقاب











مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co., Ltd در Wuxi، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشر، مبدل های حرارتی صفحه ای، مبدل های حرارتی واشر و مبدل های حرارتی لحیم کاری شده است.بنابراین، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان، راه حل هایی با طرح های ترمودینامیکی بهینه برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات لوازم جانبی یک مرحله ای، چندین برند و مدل های جایگزین برای انتخاب شما ارائه می دهد.ما تمام نیازهای شما را در مورد مبدل حرارتی صفحه ای برآورده می کنیم و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع خود به طور مداوم کار می کند.

علاوه بر این، ما یک سیستم کنترل کیفیت و خدمات پس از فروش دقیق داریم، از خرید مواد تا بسته بندی محصول نهایی تا زمانی که محصول در شرایط خوب دریافت شود.محصولات ما به طور گسترده در سراسر جهان در زمینه های مختلف استفاده شده است.







صفحات و واشرهای مبدل حرارتی صفحه M&C مدل های دیگر توصیه می شود



Sondex/Danfoss - S4A، S7، S20، S21، S22، S41، S43، S47، S65، S81، S86، S100، S120، S130، SFD7، SFD13، SW19 و غیره؛

APV/SPX - H17، N25، N35، A055، A085، J060، J092، J107، M92، M107، K55، K71، B110، B134، P105، P190، SR1، SR2، TR9GN و غیره،

Tranter/Swep - GX12، GL13، GC26، GC51، GX26، GX51، GX42، GX64، GX85، GX91، GX140، GX145 و غیره؛

API/Schmidt - سیگما 7، سیگما 9، سیگما 13، سیگما 26، سیگما 27، سیگما 36، سیگما 66، سیگما 106، سیگما 229، سیگما استار 45، سیگما استار 90 و غیره.

Vicarb - V4، V13، V20، V28، V45، V60، V100، V110، V130 و غیره؛

هیساکا - EX11، EX15، EX15، LX026، LX195، LX395، LX595، RX135، RX395، RX595، UX115، UX225، UX395، UX495، UX815، UX995 و غیره؛

GEA - VT04، VT10، VT20، VT40، VT80، VT405، VT805، VT1306، NT50M، NT50X، NT100S، NT150S، NT150L، NT250M، NT250L و غیره؛

Funke - FP04، FP05، FP14، FP16، FP08، FP22، FP31، FP40، FP41، FP70، FP100، FP120 و غیره؛

امواج حرارتی - TL200SS/PP، TL250SS/PP، TL400SS/PP.TL650SS/PP و غیره؛

DHP - DX143، DX146، DX20V، DX20DL، DX20DM، DX30S، DX36M و غیره؛

LHE - HT101، HT102، HT104، HT151، HT152، HT202، HT232، HT233 و غیره؛



مبدل حرارتی صفحه ای M&C کالا آماده تحویل
