واشر لاستیکی صفحه مبدل حرارتی Sondex Danfoss S7 S7A برای مبدل حرارتی صفحه ای کوچک

صفحه مبدل حرارتی Sondex/Danfoss S7/S7A و واشر لاستیکی برای مبدل حرارتی صفحه ای با اندازه کوچک

ساخت مبدل حرارتی صفحه ای S7/S7A




قاب	بشقاب ها	واشر
مبدل حرارتی از یک صفحه قاب (سر)، یک صفحه فشار (پیرو)، یک میله حمل، یک میله پایین و یک ستون تشکیل شده است.پیچ و مهره های بست (بسته) برای فشار دادن بسته صفحه به هم استفاده می شود.اندازه و تعداد آن به نوع مبدل حرارتی بستگی دارد.	پکیج صفحه شامل صفحات دارای شیار در امتداد لبه صفحه و اطراف پورت ها می باشد.تعداد صفحات و همچنین اندازه و ابعاد به خروجی حرارتی مورد نیاز بستگی دارد.بسته به کاربرد ممکن است از صفحات فولادی ضد زنگ یا تیتانیوم استفاده شود	شیار ارائه شده در صفحات واشر مخصوص را نگه می دارد.هدف این واشر جلوگیری از اختلاط رسانه ها و نشت به خارج است.واشرها به گونه ای انتخاب می شوند که با ترکیب واقعی دما، مقاومت شیمیایی و سایر شرایط ممکن در نظر گرفته شوند.آنها را می توان در Viton، Nitrile یا EPDM عرضه کرد.

S7/S7Aمشخصات مبدل حرارتی صفحه ای مدل


مساحت سطح	0.07㎡
صفحه تتا زاویه	55 درجه 125 درجه
قطر اتصال	60 میلی متر
ضخامت صفحه راه راه	2.6 میلی متر
طول مرکز صفحه * عرض	394*126 میلی متر
شکل صفحه طول*عرض	498*230 میلی متر



S7/S7Aاطلاعات فنی مبدل حرارتی صفحه ای





قاب	قاب نقاشی شده قاب فولادی ضد زنگ، طراحی شده برای صنایع غذایی و روزانه هر دو قاب دارای پیچ های گیره ای هستند که در اطراف لبه قاب قرار گرفته اند.
فشار طراحی	فریم های رنگ شده: 1.0/1.5/2.5 Mpa.(145/217/362 PSI) فریم فولادی ضد زنگ: 1.0/1.6 Mpa (145/232 PSI)
قاب های میانی	قاب های میانی و بلوک های گوشه ای از فولاد ضد زنگ.
اتصالات	فلنج DN150/6 اینچ از فولاد کربنی، روکش لاستیکی یا روکش شده با AISI 316 یا تیتانیوم اتحادیه های لبنیات DN100/4، DN125/5" و DN150/6" طبق تمام استانداردهای شناخته شده.
مواد بشقاب	AISI304/316، 254 SMO و تیتانیوم. سایر مواد در صورت درخواست موجود است.
واشر	واشر در شیار بسته واشر قرار می گیرد که توسط صفحات تشکیل شده است.این طراحی صفحه را برای فشارهای کاری بالا مناسب می کند.صفحات در هنگام مونتاژ مبدل حرارتی صفحه به شدت هدایت می شوند.مواد: NBR، EPDM و Viton. سایر مواد در صورت درخواست موجود است.
تجهیزات اضافی	روکش ایمنی از جنس استنلس استیل ژاکت عایق آچار مونتاژ پایه پایه برای قاب مشترک فلنج ابزار دماسنج و مانومتر

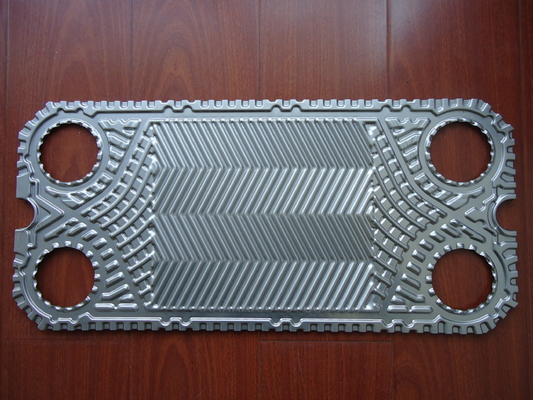

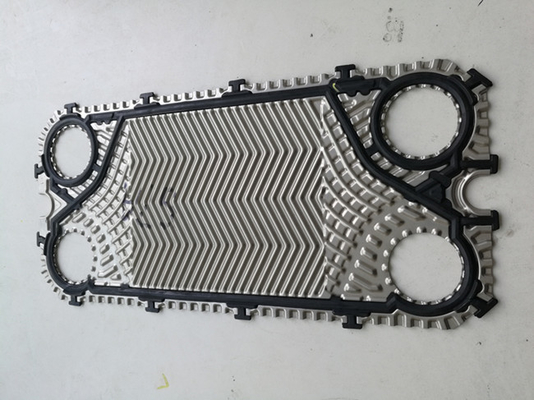

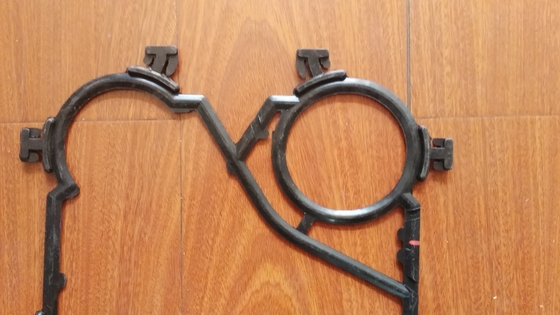

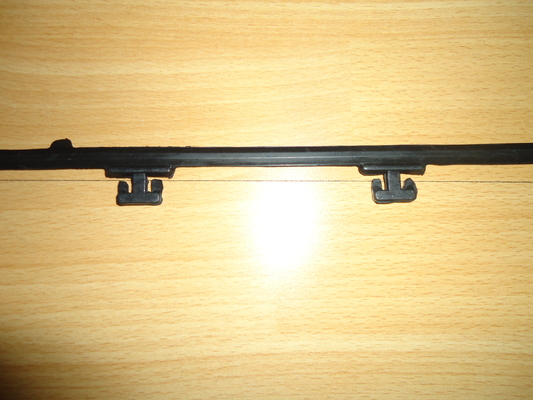

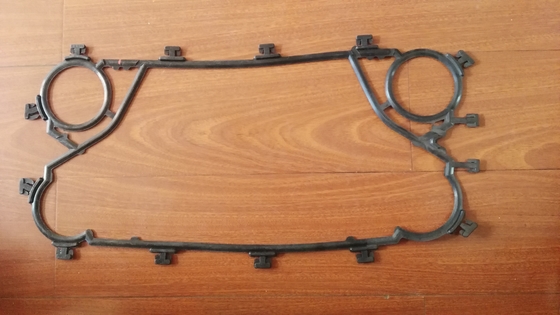

S7/S7Aتصاویر واشر و صفحه مبدل حرارتی صفحه









قاب های S7/S7A



تعداد بشقاب	L (طول قاب) (میلی متر)	W(mm)	H(mm)	حداکثر وزن، خالی (کیلوگرم)	نوع اتصال
S7A IS16
7-39	429	300 (11.81 اینچ)	745 (29.33 اینچ)	111	فلنگ DN50 یا لوله رزوه ای 2 اینچی BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300 (11.81 اینچ)	694 (27.32 اینچ)	116	لوله رزوه ای 2 اینچی BSP
51-69	537			127
70-87	637			139



ویژگی PHE Plate



	ویژگی	مزایای	چه چیزی در آن برای شما!
آ	منطقه توزیع	توزیع کارآمد جریان	از توزیع نامناسب جلوگیری می کند
ب	الگوی صفحه راه راه-منطقه انتقال حرارت	آشفتگی را ترویج می کند، رسوب را به حداقل می رساند	اثر بازیابی حرارت عالی زمان اجرا را به حداکثر برسانید
سی	سیستم های قفل صفحه	مفاهیم "قفل گوشه" و "قفل حباب" یک بسته صفحه ثابت و خوب را در هنگام بسته بودن دستگاه تضمین می کند.	عملیات ایمن و اقتصادی قابلیت سرویس دهی بالا حداقل زمان توقف خدمات
D	سیستم واشر EASYCLIP	لبه‌های واشر اریب‌دار به راحتی با استفاده از بالش‌ها در جای خود قرار می‌گیرند ایمن در جای خود باقی می ماند و یکپارچگی آب بندی بالایی را ارائه می دهد	عملیات قابل اعتماد تعویض آسان و سریع ابزار خاصی لازم نیست







نوع واشر PHE



لطفا بررسی کنید که سه نوع واشر معمولی آنها در برند Sondex استفاده می شود.





نوع صفحه PHE



"صفحه استارت با واشر""صفحه جریان دست چپ با واشر""صفحه جریان سمت راست با واشر" صفحه انتهایی با واشر"



صفحه بلند حرارتی صفحه کوتاه حرارتی







• سیستم آویزان:صفحات دارای یک سیستم آویزان تقویت شده هستند.سیستم آویزان به صفحات کمک می کند تا در برابر نیروی محکم سفت مقاومت کنند و از ناهماهنگی و فروریختن گوشه ها جلوگیری می کند.این باعث می شود صفحات یک سرمایه گذاری قابل قبول باشند، زیرا طول عمر صفحات افزایش یافته و مدت زمان سرویس کاهش می یابد.
• منطقه توزیع:منطقه توزیع روی صفحات برای جلوگیری از ایجاد مناطق راکد طراحی شده است و توزیع یکنواخت رسانه را در کل صفحه تضمین می کند.علاوه بر این، افت فشار در ناحیه توزیع حداقل است و به جای آن در ناحیه انتقال حرارت استفاده می شود، که منجر به راندمان انتقال حرارت بهتر می شود.
• منطقه انتقال حرارت:با به حداکثر رساندن سطح انتقال حرارت، می‌توانیم تعداد کل صفحات مورد نیاز برای عملکرد بهینه را کاهش دهیم.الگوهای بشقاب ما برای هر برنامه به‌خوبی تنظیم شده‌اند و بهترین شرایط ممکن را برای انتقال حرارت فراهم می‌کنند. راه‌حل‌های M&C به شما امکان می‌دهند بازدهی خود را افزایش دهید و مصرف انرژی خود را کاهش دهید.



سرویس و نگهداری مبدل حرارتی صفحه M&C



ما می‌توانیم با برنامه‌ای سفارشی‌شده، از پشتیبانی کامل تعمیر و نگهداری تا سرویس موقت، به شما کمک کنیم تا قبل از بروز مشکلات، از بروز مشکلات جلوگیری کنید.ما مناسب‌ترین زمان‌بندی را با شما انجام می‌دهیم تا عیب‌یابی عملکرد، تعویض صفحه و بازرسی، بررسی عیب با تعویض سریع و تعمیرات در صورت لزوم انجام شود.



تکنسین های ماهر ما به سرعت مبدل های حرارتی شما را از بین می برند و با استفاده از روش های اقتصادی و سازگار با محیط زیست، هر صفحه را با مهارت تمیز می کنند.ما نصب شما را با ظرفیت کامل دوباره در کمترین زمان آماده خواهیم کرد.ما به طور کامل برای انجام CIP (تمیز کردن در محل) در صورت امکان مجهز هستیم.



اگر مبدل حرارتی صفحه ای شما معیوب باشد یا عملکرد ضعیفی داشته باشد، خدمات تعمیر ما در یک لحظه نصب شما را به حالت عادی باز می گرداند.ما واشرهای معیوب یا فرسوده و همچنین صفحات آسیب دیده یا نشتی را با نمونه های اصلی یا با کیفیت بالا که کاملاً با مشخصات نصب شما مطابقت دارد جایگزین می کنیم.



ما همچنین می‌توانیم تنظیمات فعلی شما را تجزیه و تحلیل کنیم تا تعیین کنیم که آیا نصب می‌تواند بهینه شود، مثلاً با افزایش تعداد صفحات در مبدل حرارتی.این یک ارتقاء برای کل سیستم شما است، زیرا مبدل های حرارتی کارآمدتر عملکرد کلی را بهبود می بخشد و در عین حال هزینه های انرژی را کاهش می دهد.



هر نیازی که داشته باشید، تیم های خدمات اختصاصی ما آماده کمک هستند.



کنترل کیفیت



بازرسان کنترل کیفیت ما به دقت صفحات را برای عیوب بررسی می کنند.ما آزمایش‌های رنگ را برای کشف نشت‌های احتمالی در صفحات انجام می‌دهیم و آزمایش‌های گاز را برای مبدل‌های حرارتی صفحه‌ای مبتنی بر آمونیاک انجام می‌دهیم.



هر بشقاب قبل از ارسال به مشتریان خود باید خواسته های کیفیت سخت ما را برآورده کند تا از راه حلی بادوام با طول عمر طولانی اطمینان حاصل شود.



ما قادر به انجام تشخیص در محل هستیم.اگر در نصب فعلی شما صفحات نشتی را کشف کنیم، می توانیم آنها را با صفحات با کارایی بالا جایگزین کنیم که قابلیت اطمینان و کارایی سیستم شما را افزایش می دهد.





حل مسئله PHE



اگر مشکلی با مبدل حرارتی نوع صفحه ای خود دارید، در بیشتر موارد این مشکل توسط پرسنل خودتان قابل حل است.لطفاً در زیر خلاصه ای از مشکلات احتمالی و همچنین علل و راه حل های احتمالی را بیابید.



شرط عملکرد صحیح مداوم مبدل حرارتی صفحه ای شما، رعایت دقیق مقادیر مجاز فشار و دمای ذکر شده در پلاک نام است.

تجاوز از این مقادیر حتی در صورت پیک های فشار کوتاه مدت باعث آسیب رساندن به دستگاه و ایجاد مشکل می شود.



برای جلوگیری از تعمیرات پرهزینه، ما به شما توصیه می کنیم که کار نصب و نگهداری توسط پرسنل آموزش دیده انجام شود.شما همچنین می توانید با ما تماس بگیرید.



مسئله	علت احتمالی	راه حل ممکن
نشتی	در اتصالات	آسترهای لاستیکی را بررسی کنید (در صورت نصب) واشر فلنج را بررسی کنید (در صورت وجود) O-ring را بررسی کنید لوله ها را بدون کشش قرار دهید
	اختلاط مدار اولیه و ثانویه	صفحات را از نظر سوراخ و/یا ترک بررسی کنید
	در بسته بندی بشقاب	مونتاژ را بررسی کنید وضعیت واشرها را بررسی کنید موقعیت مناسب واشر را بررسی کنید
	شرایط عملیاتی از مشخصات انحراف دارد	شرایط عملیاتی را تنظیم کنید
ظرفیت ناکافی	هوا در سیستم	سیستم لوله را هوادهی کنید کار لوله را برای تله های هوای احتمالی بررسی کنید
	شرایط عملیاتی از مشخصات انحراف دارد	شرایط عملیاتی را تنظیم کنید
	مبدل حرارتی کثیف است	مبدل حرارتی را تمیز کنید
	اتصالات تعویض شده است	کار لوله را دوباره انجام دهید
افت فشار خیلی زیاد	جریان بزرگ جریان طراحی	جریان را تنظیم کنید
	کانال های موجود در صفحه(های) مسدود شده است	شستشو/تمیز کردن
	اندازه گیری های نادرست	نشانگر فشار را بررسی کنید
	انحراف متوسط ​​از طراحی	برای مثال افزودن ضد یخ باعث افزایش افت فشار می شود
	هوا در سیستم	سیستم لوله را هوادهی کنید کار لوله را برای تله های هوای احتمالی بررسی کنید



تصاویر مبدل حرارتی بشقاب







مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co., Ltd در Wuxi، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشر، مبدل های حرارتی صفحه ای، مبدل های حرارتی واشر و مبدل های حرارتی لحیم کاری شده است.بنابراین، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان، راه حل هایی با طرح های ترمودینامیکی بهینه برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات لوازم جانبی یک مرحله ای، چندین برند و مدل های جایگزین برای انتخاب شما ارائه می دهد.ما تمام نیازهای شما را در مورد مبدل حرارتی صفحه ای برآورده می کنیم و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع خود به طور مداوم کار می کند.

علاوه بر این، ما یک سیستم کنترل کیفیت و خدمات پس از فروش دقیق داریم، از خرید مواد تا بسته بندی محصول نهایی تا زمانی که محصول در شرایط خوب دریافت شود.محصولات ما به طور گسترده در سراسر جهان در زمینه های مختلف استفاده شده است.
