اتصال DN32 S4 S4A Sondex صفحه مبدل حرارتی قاب فولادی AISI 304 برای شیر آبجو

مبدل حرارتی صفحه سوندکس با اندازه های اتصال DN32 S4/S4A با قاب مواد فولادی ضد زنگ AISI 304 برای شرکت شیر ​​/ آبجو

ساخت مبدل حرارتی صفحه ای S4/S4A




محدوده صفحه نوع S4A و S8A با طول تا 0.75 متر (2.5 فوت) و الگوی حرارتی "طولانی" وظایف زیادی را تا سرعت 6 m³/h (26 gpm) در یک محلول تک پاس پوشش می دهد، به این معنی که همه اتصالات انجام می شوند. در سمت سر، این کار لوله و سرویس آسان را تضمین می کند و با جدا کردن مبدل برای سرویس، هیچ لوله ای نیاز به جدا کردن ندارد.



این محدوده صفحه برای پاستوریزاسیون کوچک تا 3000 لیتر در ساعت (بسته به نوع محصول و مشخصات دما) طراحی شده است و یک درمان ملایم و نرم محصول را تضمین می کند.



انتقال حرارت زمانی حاصل می شود که محیط گرم انرژی را از طریق صفحات جریان نازک و قوی بین کانال ها منتقل می کند و آن را بدون اختلاط دو رسانه به محیط سرد مخالف می رساند.جریان ضد جریان بازده بهینه را ایجاد می کند.طراحی صفحه و ورودی اجازه می دهد تا CIP (تمیز کردن در محل) موثر و آسان تمام سطوح "جریان".

S4/S4A مشخصات مبدل حرارتی صفحه ای مدل


مساحت سطح	0.04㎡
صفحه تتا زاویه	افقی 130 درجه افقی 130 درجه
قطر اتصال	28 میلی متر
ضخامت صفحه راه راه	2.35 میلی متر
طول مرکز صفحه * عرض	70*381 میلی متر
شکل صفحه طول*عرض	449*140 میلی متر

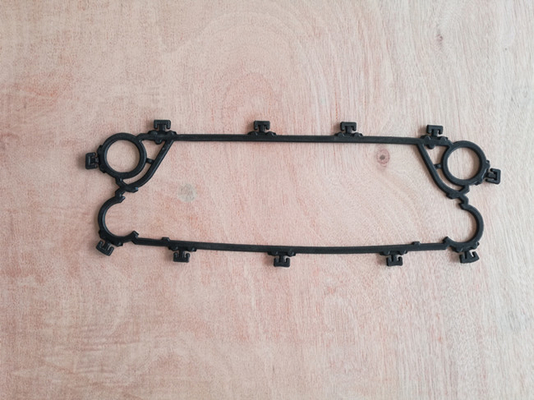

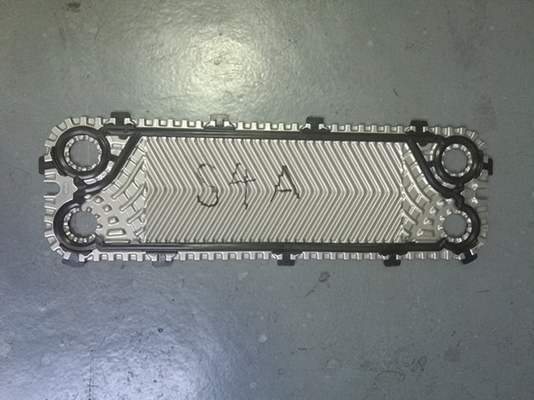

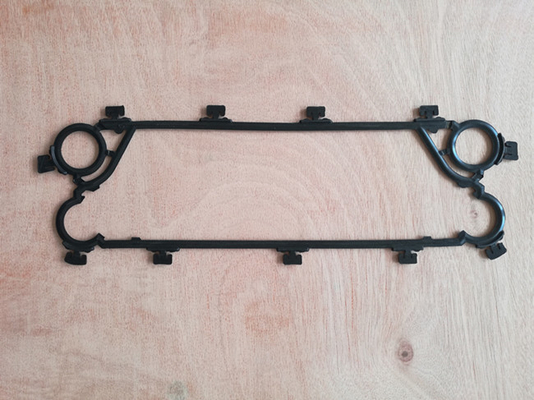

S4/S4Aتصاویر واشر و صفحه مبدل حرارتی صفحه





قاب های S4/S4A



تعداد بشقاب	L (طول قاب) (میلی متر)	W(mm)	H(mm)	حداکثر وزن، خالی (کیلوگرم)	نوع اتصال
S4A IG16
7-34	270	200 (7.87 اینچ)	473 (18.62 اینچ)	44	لوله رزوه ای 1.25 اینچ 1 اینچ اتحادیه لبنیات
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7.87 اینچ)	621 (24.45 اینچ)	46	لوله رزوه ای 1.25 اینچ 1 اینچ اتحادیه لبنیات
22-32	634			49
33-55	1034			58
56-78	1334			65



اطلاعات فنی مبدل حرارتی صفحه ای S4/S4A



تایپ کنید		S1	S4A	S6A	S8A
حداکثرفشار کاری	PN (نوار)	10.16
حداکثردمای عملیاتی	درجه سانتی گراد	تا 180
حداقلدمای عملیاتی		-10
جریان متوسط		آب و مایعات مختلف، بخار
حجم/کانال	من	0.09	0.17	0.13	0.21
اندازه اتصال		DN32/1.25 اینچ
نوع اتصال		لوله 1.25 اینچی یا لوله رزوه ای از فولاد ضد زنگ یا تیتانیوم (سایر مواد در صورت درخواست موجود است) DN 25/1" اتحادیه لبنیات (فقط برای قاب های صنایع غذایی/بهداشتی)
مواد بشقاب		فولاد ضد زنگ EN 1.4404 (AISI 316L)، EN 1.4301 (AISI 304)، SMO254، Hastelloy C276، تیتانیوم GR.1 سایر مواد در صورت درخواست موجود است
ضخامت صفحه	میلی متر	0.5 سایر مواد در صورت درخواست موجود است
مواد واشر		NBR، EPDM، FKM سایر مواد در صورت درخواست موجود است
نوع اتصال واشر		قفل سوندر
آستر در اتصالات		لاستیک NBR، EPDM، FKM فولاد ضد زنگ EN 1.4404 (AISI 316L)، EN 1.4301 (AISI 304)، SMO254، Hastelloy C276، Titanium Gr.1
قاب		قاب رنگ شده، رنگ RAL 5010 (سایر رنگ ها در صورت درخواست موجود است) قاب فولادی ضد زنگ، طراحی شده برای کاربردهای بهداشتی (مانند صنایع غذایی و لبنی)
مشخصات نقاشی قاب		نقاشی موجود برای دسته های خوردگی C2L، C4M، C5M



ویژگی PHE Plate



	ویژگی	مزایای	چه چیزی در آن برای شما!
آ	منطقه توزیع	توزیع کارآمد جریان	از توزیع نامناسب جلوگیری می کند
ب	الگوی صفحه راه راه-منطقه انتقال حرارت	آشفتگی را ترویج می کند، رسوب را به حداقل می رساند	اثر بازیابی حرارت عالی زمان اجرا را به حداکثر برسانید
سی	سیستم های قفل صفحه	مفاهیم "قفل گوشه" و "قفل حباب" یک بسته صفحه ثابت و خوب را در هنگام بسته بودن دستگاه تضمین می کند.	عملیات ایمن و اقتصادی قابلیت سرویس دهی بالا حداقل زمان توقف خدمات
D	سیستم واشر EASYCLIP	لبه‌های واشر اریب‌دار به راحتی با استفاده از بالش‌ها در جای خود قرار می‌گیرند ایمن در جای خود باقی می ماند و یکپارچگی آب بندی بالایی را ارائه می دهد	عملیات قابل اعتماد تعویض آسان و سریع ابزار خاصی لازم نیست





نوع واشر PHE



لطفا بررسی کنید که سه نوع واشر معمولی آنها در برند Sondex استفاده می شود.





نوع صفحه PHE



"صفحه استارت با واشر""صفحه جریان دست چپ با واشر""صفحه جریان سمت راست با واشر" صفحه انتهایی با واشر"



صفحه بلند حرارتی صفحه کوتاه حرارتی







• سیستم آویزان:صفحات دارای یک سیستم آویزان تقویت شده هستند.سیستم آویزان به صفحات کمک می کند تا در برابر نیروی محکم سفت مقاومت کنند و از ناهماهنگی و فروریختن گوشه ها جلوگیری می کند.این باعث می شود صفحات یک سرمایه گذاری قابل قبول باشند، زیرا طول عمر صفحات افزایش یافته و مدت زمان سرویس کاهش می یابد.
• منطقه توزیع:منطقه توزیع روی صفحات برای جلوگیری از ایجاد مناطق راکد طراحی شده است و توزیع یکنواخت رسانه را در کل صفحه تضمین می کند.علاوه بر این، افت فشار در ناحیه توزیع حداقل است و به جای آن در ناحیه انتقال حرارت استفاده می شود، که منجر به راندمان انتقال حرارت بهتر می شود.
• منطقه انتقال حرارت:با به حداکثر رساندن سطح انتقال حرارت، می‌توانیم تعداد کل صفحات مورد نیاز برای عملکرد بهینه را کاهش دهیم.الگوهای بشقاب ما برای هر برنامه به‌خوبی تنظیم شده‌اند و بهترین شرایط ممکن را برای انتقال حرارت فراهم می‌کنند. راه‌حل‌های M&C به شما امکان می‌دهند بازدهی خود را افزایش دهید و مصرف انرژی خود را کاهش دهید.



سرویس و نگهداری مبدل حرارتی صفحه M&C



ما می‌توانیم با برنامه‌ای سفارشی‌شده، از پشتیبانی کامل تعمیر و نگهداری تا سرویس موقت، به شما کمک کنیم تا قبل از بروز مشکلات، از بروز مشکلات جلوگیری کنید.ما مناسب‌ترین زمان‌بندی را با شما انجام می‌دهیم تا عیب‌یابی عملکرد، تعویض صفحه و بازرسی، بررسی عیب با تعویض سریع و تعمیرات در صورت لزوم انجام شود.



تکنسین های ماهر ما به سرعت مبدل های حرارتی شما را از بین می برند و با استفاده از روش های اقتصادی و سازگار با محیط زیست، هر صفحه را با مهارت تمیز می کنند.ما نصب شما را با ظرفیت کامل دوباره در کمترین زمان آماده خواهیم کرد.ما به طور کامل برای انجام CIP (تمیز کردن در محل) در صورت امکان مجهز هستیم.



اگر مبدل حرارتی صفحه ای شما معیوب باشد یا عملکرد ضعیفی داشته باشد، خدمات تعمیر ما در یک لحظه نصب شما را به حالت عادی باز می گرداند.ما واشرهای معیوب یا فرسوده و همچنین صفحات آسیب دیده یا نشتی را با نمونه های اصلی یا با کیفیت بالا که کاملاً با مشخصات نصب شما مطابقت دارد جایگزین می کنیم.



ما همچنین می‌توانیم تنظیمات فعلی شما را تجزیه و تحلیل کنیم تا تعیین کنیم که آیا نصب می‌تواند بهینه شود، مثلاً با افزایش تعداد صفحات در مبدل حرارتی.این یک ارتقاء برای کل سیستم شما است، زیرا مبدل های حرارتی کارآمدتر عملکرد کلی را بهبود می بخشد و در عین حال هزینه های انرژی را کاهش می دهد.



هر نیازی که داشته باشید، تیم های خدمات اختصاصی ما آماده کمک هستند.



کنترل کیفیت



بازرسان کنترل کیفیت ما به دقت صفحات را برای عیوب بررسی می کنند.ما آزمایش‌های رنگ را برای کشف نشت‌های احتمالی در صفحات انجام می‌دهیم و آزمایش‌های گاز را برای مبدل‌های حرارتی صفحه‌ای مبتنی بر آمونیاک انجام می‌دهیم.



هر بشقاب قبل از ارسال به مشتریان خود باید خواسته های کیفیت سخت ما را برآورده کند تا از راه حلی بادوام با طول عمر طولانی اطمینان حاصل شود.



ما قادر به انجام تشخیص در محل هستیم.اگر در نصب فعلی شما صفحات نشتی را کشف کنیم، می توانیم آنها را با صفحات با کارایی بالا جایگزین کنیم که قابلیت اطمینان و کارایی سیستم شما را افزایش می دهد.
