واشر مبدل حرارتی صفحه ای APV H17 با الگوی راه راه گسترده برای سرویس بهداشتی

مبدل حرارتی صفحه ای APV H17 با الگوی راه راه گسترده برای کاربردها و وظایف بهداشتی

عملکرد و پیکربندی مبدل حرارتی صفحه ای مدل H17

مبدل های حرارتی صفحه ای یکی از پرکاربردترین و مقرون به صرفه ترین روش ها برای گرمایش و/یا خنک کردن سیالات هستند.مفهوم اصلی از یک صفحه انتقال حرارت موجدار برای جدا کردن سیال گرم از سرد و انتقال گرما بین سیالات استفاده می کند.



مهر و موم بین صفحات توسط یک واشر محیطی ایجاد می شود که همچنین پورت های عبوری و مناطق جریان را با یک مانع دوگانه جدا می کند.واشر یا به سیال اجازه می دهد تا در کانال صفحه جریان یابد یا آن را به کانال صفحه مجاور که در شکل 1 نشان داده شده است عبور دهد.



مبدل های حرارتی صفحه ای را می توان در پیکربندی های مختلف استفاده کرد.



یک پیکربندی خنک کننده مدار بسته است که در آن محیط خنک کننده کثیف مانند آب دریا، رودخانه، دریاچه یا برج در مبدل حرارتی صفحه ای جدا شده و آب تصفیه شده تمیز به طور مداوم از طریق کارخانه فرآیند به گردش در می آید.این پیکربندی، همانطور که در شکل 2 نشان داده شده است، از تجهیزات فرآیند در برابر سیال خنک کننده کثیف محافظت می کند.




مشخصات مبدل حرارتی صفحه ای مدل H17


مساحت سطح	0.17
صفحه تتا زاویه	افقی 120 درجه عمودی 120 درجه
قطر اتصال	74 میلی متر
ضخامت صفحه راه راه	3 میلی متر
طول مرکز صفحه * عرض	800*150 میلی متر
شکل صفحه طول*عرض	920*271 میلی متر



مشخصات ویژگی H17





منطقه توزیع - طراحی ورودی، توزیع کارآمد محصول را در سراسر کشور فراهم می کند و در عین حال آشفتگی ایجاد می کند و از عدم وجود نقاط مرده اطمینان می دهد.

الگوی راه راه - الگوهای صفحه مختلف برای دستیابی به زمان طولانی، برای ایمن کردن عبور تمیز محصول، کاهش رسوب و جریان CIP بهینه شده در دسترس هستند. زوایای صفحات مختلف و قابل تعویض برای اکثر کاربردها و وظایف بهداشتی.

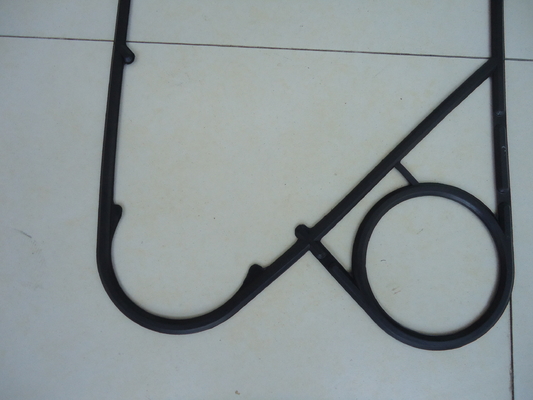

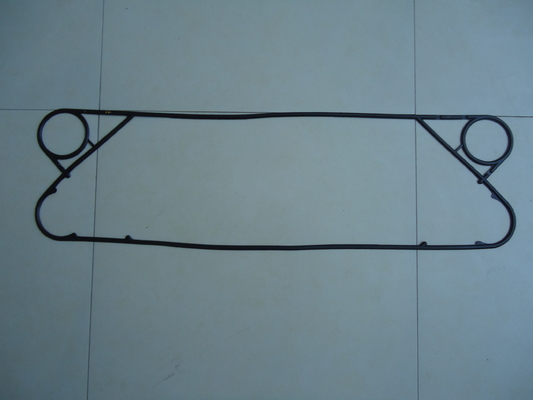

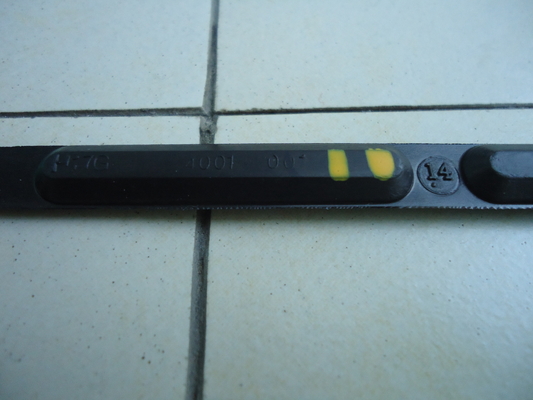

تصویر واشر و صفحه مبدل حرارتی H17









ویژگی ها و مزایا و مزایا مبدل حرارتی صفحه H17



مبدل های حرارتی صفحه ای نقش مهمی در به حداکثر رساندن استفاده از انرژی در بسیاری از فرآیندهای گرمایش و سرمایش با انتقال گرما به طور موثر و بازیابی گرما برای کاهش مصرف انرژی و اثرات زیست محیطی ایفا می کنند.



مبدل های حرارتی صفحه ای N35 برای وظایف گرمایش، سرمایش، تراکم و تبخیر برای چندین فرآیند و کاربرد در سراسر صنایع - از جمله نفت و گاز، دریایی، مواد شیمیایی، پتروشیمی، تولید برق، صنایع عمومی، کاربردهای HVAC و صنایع غذایی و آشامیدنی استفاده می شود.قطعات حرارتی M&C با یک قرن تجربه و پایگاه عظیم نصب شده در سرتاسر جهان، طرح های اثبات شده ای هستند که سال به سال سهم مهمی در عملکرد، کارایی و قابلیت اطمینان فرآیندهای مشتریان دارند.



امکانات	مزایای	فواید
طرح بشقاب تخته شستشو	آشفتگی را افزایش می دهد، رسوب را کاهش می دهد و جریان CIP را بهینه می کند	حداکثر زمان اجرا درمان ملایم محصول
سیستم واشر ParaClip	پشتیبانی از واشر به هم پیوسته برای یکپارچگی آب بندی بهتر	بهبود عمر واشر عملیات قابل اعتماد
الگوی جریان موازی	توزیع کارآمد محصول و حتی عملیات حرارتی انواع صفحات متفاوت کمتر در مقایسه با صفحات جریان مورب	اثر بازیابی گرما خوب کاهش موجودی قطعات یدکی مورد نیاز است

پارامترهای واشر OEM و ODM PHE

واشرهای مورد استفاده در مبدل های حرارتی صفحه ای باید در کیفیت های مختلف مایع و شرایط دما / فشار دوام داشته باشند.M&C مواد واشر زیر را به منظور پشتیبانی از طیف گسترده ای از کاربردها آماده کرده است.


مواد	حداکثر دمای استفاده	سختی	رسانه کاربردی
NBR	120 ℃	2±76	آلکان، آلکان و سایر رسانه های غیر قطبی، نفت کوره و سایر روغن های معدنی؛روان کننده ها;روغن های حیوانی و گیاهی؛آب گرم، آب شور و غیره
NBR-HT	140 ℃	2±76
HNBR	150 ℃	2±76
EPDM	150 ℃	2±80	آب، بخار، اتمسفریکوزون، غیر نفتی؛کتون؛الکل های محیط قطبی و غیره
HEPDM	170 ℃	2±80
ویتون آ	180 ℃	2±80	اسید، قلیایی، حلال آلی، روغن داغ
Viton A (OIL)
ویتون بی
ویتون جی	200 ℃	2±80	اسید قوی، روغن داغ بخار اشباع شده با روغن داغ
CR	-40 تا 60 درجه سانتیگراد	2±75	مبرد


OEM و ODMپارامترهای صفحه PHE



صفحات به طور خاص از الگوهای مختلف انتخاب می شوند تا به مساحت بهینه و مبدل حرارتی مقرون به صرفه برای هر واحد دست یابند.این صفحات را می توان به سه نوع H، نوع L، نوع Mix طبقه بندی کرد.



صفحه راه راه



چیدمان کانال با زاویه کم برای کاربردهای مورد نیاز افت فشار مجاز کمتر.



ترتیب کانال مختلط برای آرایش اختیاری برای به دست آوردن عملکرد بهینه.



آرایش کانال های با زاویه بالا برای عملکرد حرارتی بالاتر و برنامه های مورد نیاز افت فشار مجاز



مواد استاندارد



فولاد ضد زنگ 304



این کم هزینه ترین مواد صفحه انتقال حرارت است.مقاومت در برابر خوردگی پایینی دارد و معمولاً فقط در ضخامت 0.5 میلی متر موجود است.این نوع صفحه انتقال حرارت معمولاً در برنامه های HVAC استفاده می شود.



فولاد ضد زنگ 316



این رایج ترین ماده صفحه انتقال حرارت است و در بسیاری از کاربردها استفاده می شود.فولاد ضد زنگ 316 مقاومت در برابر خوردگی بالایی دارد و معمولاً در ضخامت 0.5 میلی متر تا 0.8 میلی متر در دسترس است.



تیتانیوم



این نوع در برابر حملات شیمیایی از جمله اکثر اسیدها، کلرید، آب دریا و مواد شیمیایی کلر بسیار مقاوم است.این ضخامت تیتانیوم معمولاً از 0.5 میلی متر تا 0.6 میلی متر است.



هاستلوی C276



نام های رایج دیگر: آلیاژ C276، Hastelloy C، Inconel® C-276، Hastelloy C276.

Hastelloy C276 یک سوپرآلیاژ نیکل-مولیبدن-کروم با تنگستن اضافه شده برای مقاومت در برابر خوردگی عالی در انواع محیط های سخت است.آلیاژ C-276 به طور گسترده در سخت ترین محیط ها مانند پردازش شیمیایی، کنترل آلودگی، تولید خمیر و کاغذ، تصفیه زباله های صنعتی و شهری و بازیافت گاز طبیعی اسیدی استفاده می شود.ضخامت می تواند از 0.6 میلی متر تا 0.8 میلی متر باشد.



SMO 254



Sandvik 254 SMO یک فولاد ضد زنگ آستنیتی با آلیاژ بالا است که برای استفاده در آب دریا و سایر رسانه های تهاجمی حاوی کلرید ساخته شده است.ضخامت در دسترس از 0.6mm تا 0.8mm.



ویژگی PHE Plate



	ویژگی	مزایای	چه چیزی در آن برای شما!
آ	منطقه توزیع	توزیع کارآمد جریان	از توزیع نامناسب جلوگیری می کند
ب	الگوی صفحه راه راه-منطقه انتقال حرارت	آشفتگی را ترویج می کند، رسوب را به حداقل می رساند	اثر بازیابی حرارت عالی زمان اجرا را به حداکثر برسانید
سی	سیستم های قفل صفحه	مفاهیم "قفل گوشه" و "قفل حباب" یک بسته صفحه ثابت و خوب را در هنگام بسته بودن دستگاه تضمین می کند.	عملیات ایمن و اقتصادی قابلیت سرویس دهی بالا حداقل زمان توقف خدمات
D	سیستم واشر EASYCLIP	لبه‌های واشر اریب‌دار به راحتی با استفاده از بالش‌ها در جای خود قرار می‌گیرند ایمن در جای خود باقی می ماند و یکپارچگی آب بندی بالایی را ارائه می دهد	عملیات قابل اعتماد تعویض آسان و سریع ابزار خاصی لازم نیست







مناطق / مناسبت های کاربردی PHE


شیمیایی	سود کوستیک، کود، پتروشیمی، پالایشگاه نفت، روغن و چربی، دارویی، خنک کننده با اسید سولفوریک
غذا	شیر، آبجو، نوشابه، سس، شراب، ضدعفونی کننده
تهویه مطبوع	تهویه مطبوع، گرمایش آب بالا
کارخانه فولاد	کوره بلند، ریخته گری مداوم، COG، آبکاری و گالوانیزه، خنک کننده کوره بلند
فلز	آبکاری، کوئنچ، آندایزینگ، رنگ آمیزی
خمیر و کاغذ	مشروب سیاه، مشروب سفید، هاضم، بازیابی حرارت
منسوجات	الیاف مصنوعی، ریسندگی، رنگرزی
خنک کننده مرکزی	آب دریا، آب رودخانه، نیروگاه، تولید مشترک، دریایی و بسیاری دیگر.





برنامه های خنک کننده مبدل حرارتی صفحه H17



• آب بندی برای توربین های بخار
• روغن های روان کننده توربین
• آب باکیفیت مورد استفاده در معابر خنک کننده استاتور
• روغن های آب بندی غده
• روغن های ترانسفورماتور
• آب حوضچه عنصر سوخت مصرف شده
• سپر نوترونی
• انرژی ایستاده است
• خنک کننده حلقه بسته با استفاده از دریا، رودخانه یا برج خنک کننده
• خنک کننده مخازن تحت فشار

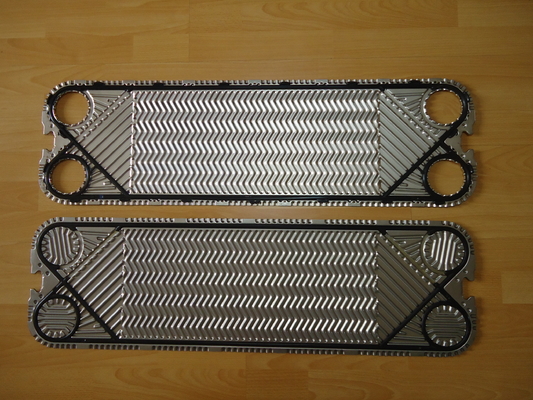

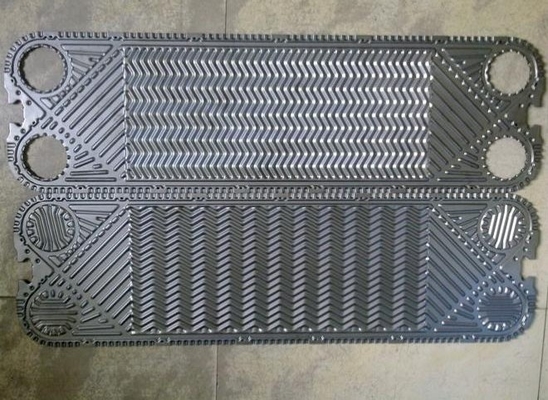

تصویر مبدل حرارتی صفحه











مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co., Ltd در Wuxi، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف وسیعی از محصولات شامل صفحات و واشر، مبدل های حرارتی صفحه ای، مبدل های حرارتی واشر و مبدل های حرارتی لحیم کاری شده است.بنابراین، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان، راه حل هایی با طرح های ترمودینامیکی بهینه برای صنایع مختلف و تقریباً همه کاربردها ارائه می دهد.

M&C خدمات لوازم جانبی یک مرحله ای، چندین برند و مدل های جایگزین برای انتخاب شما ارائه می دهد.ما تمام نیازهای شما را در مورد مبدل حرارتی صفحه ای برآورده می کنیم و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع خود به طور مداوم کار می کند.

علاوه بر این، ما یک سیستم کنترل کیفیت و خدمات پس از فروش دقیق داریم، از خرید مواد تا بسته بندی محصول نهایی تا زمانی که محصول در شرایط خوب دریافت شود.محصولات ما به طور گسترده در سراسر جهان در زمینه های مختلف استفاده شده است.







صفحات و واشرهای مبدل حرارتی صفحه M&C مدل های دیگر توصیه می شود



Sondex/Danfoss - S4A، S7، S20، S21، S22، S41، S43، S47، S65، S81، S86، S100، S120، S130، SFD7، SFD13، SW19 و غیره؛

APV/SPX - H17، N25، N35، A055، A085، J060، J092، J107، M92، M107، K55، K71، B110، B134، P105، P190، SR1، SR2، TR9GN و غیره،

Tranter/Swep - GX12، GL13، GC26، GC51، GX26، GX51، GX42، GX64، GX85، GX91، GX140، GX145 و غیره؛

API/Schmidt - سیگما 7، سیگما 9، سیگما 13، سیگما 26، سیگما 27، سیگما 36، سیگما 66، سیگما 106، سیگما 229، سیگما استار 45، سیگما استار 90 و غیره.

Vicarb - V4، V13، V20، V28، V45، V60، V100، V110، V130 و غیره؛

هیساکا - EX11، EX15، EX15، LX026، LX195، LX395، LX595، RX135، RX395، RX595، UX115، UX225، UX395، UX495، UX815، UX995 و غیره؛

GEA - VT04، VT10، VT20، VT40، VT80، VT405، VT805، VT1306، NT50M، NT50X، NT100S، NT150S، NT150L، NT250M، NT250L و غیره؛

Funke - FP04، FP05، FP14، FP16، FP08، FP22، FP31، FP40، FP41، FP70، FP100، FP120 و غیره؛

امواج حرارتی - TL200SS/PP، TL250SS/PP، TL400SS/PP.TL650SS/PP و غیره؛

DHP - DX143، DX146، DX20V، DX20DL، DX20DM، DX30S، DX36M و غیره؛

LHE - HT101، HT102، HT104، HT151، HT152، HT202، HT232، HT233 و غیره؛



مبدل حرارتی صفحه ای M&C کالا آماده تحویل
