معرفی مبدل حرارتی صفحه ای



مبدل های حرارتی صفحه ای برای اولین بار در دهه 1920 تولید شدند و از آن زمان به طور گسترده در بخش های زیادی مورد استفاده قرار گرفتند.

مبدل صفحه ای از یک سری صفحات موازی تشکیل شده است که روی هم قرار می گیرند تا امکان تشکیل یک سری کانال برای جریان سیالات بین آنها فراهم شود.

فضای بین دو صفحه مجاور کانالی را تشکیل می دهد که سیال در آن جریان دارد.

سوراخ‌های ورودی و خروجی در گوشه‌های صفحات به سیالات گرم و سرد اجازه می‌دهند که از طریق کانال‌های متناوب در مبدل عبور کنند، به طوری که یک صفحه همیشه از یک طرف با سیال داغ و طرف دیگر با سرما در تماس باشد.

اندازه یک صفحه می تواند از چند سانتی متر مربع (سمت 100 میلی متر * 300 میلی متر) تا 2 یا 3 متر مربع (ضلع 1000 میلی متر * 2500 میلی متر) متغیر باشد.تعداد صفحات در یک مبدل منفرد از ده تا چند صد عدد متغیر است، بنابراین به مناطق مبدل سطحی تا هزاران متر مربع می رسد.

به طور کلی، این صفحات به منظور افزایش تلاطم، سطح مبدل حرارتی و ایجاد استحکام مکانیکی مبدل، موجدار هستند.راه راه با آهنگری سرد ورق فلزی با ضخامت 0.3 میلی متر تا 1 میلی متر به دست می آید.

بیشترین استفاده از مواد برای صفحات فولاد ضد زنگ (AISI 304، 316)، تیتانیوم و آلومینیوم است.

راه راه روی صفحات سیال را در مسیری پرپیچ و خم مجبور می کند و بین دو صفحه مجاور b از 1 تا 5 میلی متر فاصله ایجاد می کند.



مشخصات مبدل حرارتی صفحه ای مدل GX26


مساحت سطح	0.26
صفحه تتا زاویه	85 درجه 115 درجه
قطر اتصال	105 میلی متر
ضخامت صفحه راه راه	3.3 میلی متر
طول مرکز صفحه * عرض	779*226.5 میلی متر
طول*عرض شکل بشقاب	941*384 میلی متر

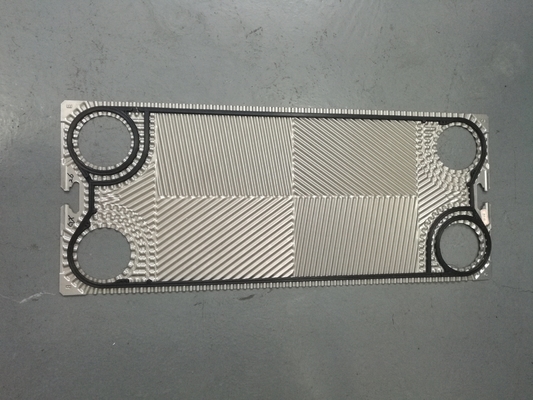

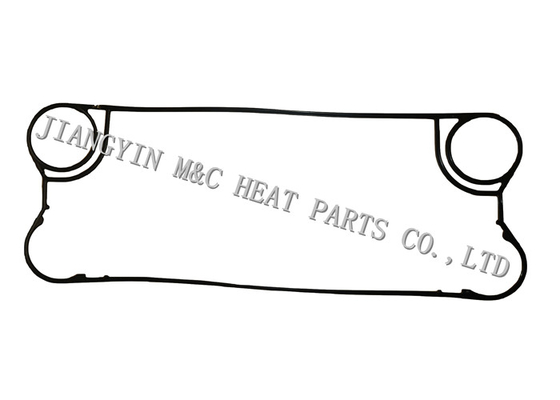

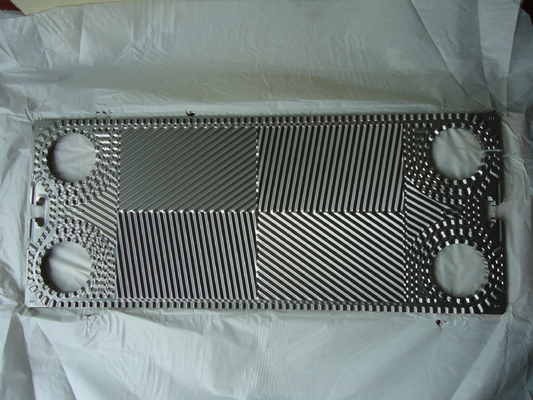

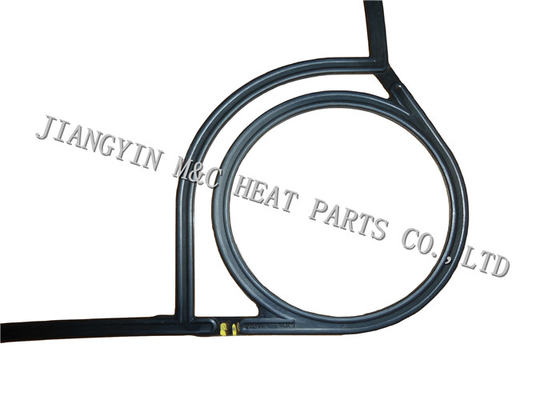

تصاویر واشر و صفحه مبدل حرارتی GX26









انتخاب واشر GX26



واشر چسب دار

واشرهای صفحه M&C الاستومرهای قالب گیری ویژه ای هستند تا عملکرد برتر را تضمین کنند.

مواد واشر متعددی - NBR، EPDM، Viton، Neoprene، Butyl.Hypalon، NBR محصور شده با تفلون و موارد دیگر - برای مطابقت با شرایط فرآیند شما تا حداکثر دمای عملیاتی 180 درجه سانتیگراد در دسترس هستند.



واشرهای گیره دار

سیستم واشر بدون چسب M&C Clip-on را در هر جا که تمیز کردن منظم لازم است یا مایعات تهاجمی عمر واشر را کوتاه می‌کنند، در نظر بگیرید.طراحی منحصر به فرد امکان نصب آسان و سریع گیره را برای آب بندی مطمئن و حذف ساده می دهد.

Clip-on در NBR و EPDM، هر دو رتبه بندی صنعتی و FDA موجود است.این واشرهای دقیق تحت کنترل‌های دقیق ساخت قالب‌گیری می‌شوند و برای عمر طولانی و مقاومت در برابر فشار عالی با پراکسید پخت می‌شوند.





مزیت مبدل حرارتی صفحه ای GX26 با مبدل های پوسته و لوله



چرا موتورخانه خود را با تجهیزات سنگین و حجیم پر کنید، در حالی که راندمان و صرفه جویی از عوامل حیاتی هستند؟



یک مبدل حرارتی صفحه ای از M&C تنها حدود 1/3 اندازه و 1/6 وزن یک مبدل پوسته ای با عملکرد مشابه است.حتی اگر ممکن است سرمایه گذاری در مبدل لوله ای معقول به نظر برسد، این هزینه چرخه عمر بسیار بالاتری نسبت به مبدل حرارتی صفحه ای دارد.



یکی از دلایل این است که خواص انتقال حرارت یک مبدل حرارتی صفحه ای 3 تا 5 برابر بیشتر است.یکی دیگر از رویکردهای دمای نزدیک است که تا 1 درجه سانتیگراد است.

کارایی نتیجه می دهد!



مبدل حرارتی صفحه ای در مقایسه با مبدل های پوسته و لوله معمولی مزایای زیادی دارد

• تا 50 درصد کارآمدتر
• تا 90٪ فشرده تر
• 3-5 برابر مقادیر k بالاتر
• طراحی منحصر به فرد جریان آشفته
• رویکرد دمای نزدیک تر - به اندازه 1 ℃
• مواد بسیار کمتر مورد نیاز - استفاده کمتر از آلیاژهای عجیب و غریب یا تیتانیوم

مزیت مبدل حرارتی صفحه ای

• ردپاهای بسیار کوچکتر
• وزن سبک تر
• نصب راحت تر
• سطوح مبدل حرارتی قابل جابجایی برای تمیز کردن موثر
• گرمایش یا سرمایش سریعتر با سیال انرژی کمتر
• جریان آشفته برای مقاومت پوسته پوسته شدن بهتر، قابلیت اطمینان بیشتر
• فولاد کمتر، قیمت خرید پایین تر، زمان کوتاه تر و تحویل ارزان تر



چگونه می توان تعمیر و نگهداری مبدل حرارتی صفحه را ارائه داد؟



تعمیر و نگهداری مبدل حرارتی صفحه ای از طریق دو روش مجزا ارائه می شود:

• تمیز کردن در محل (CIP) نگهداری در محل.
• تعمیر و نگهداری مجاز تاسیسات نظافتی خارج از محل.

تفاوت اساسی بین این دو روش این نیست که چگونه، بلکه در کجا و چه کسی تعمیر و نگهداری را انجام می دهد.CIP برای بازیابی سریع و استفاده مداوم از تجهیزات در کارخانه تولیدی انجام می شود و معمولاً توسط مسئول نگهداری انجام می شود.استفاده از تأسیسات تمیز کردن مجاز و مجاز برای تعمیر و نگهداری مستلزم برداشتن تجهیزات و ارسال آن به تأسیساتی در خارج از کارخانه است که در آن پرسنل تعمیر و نگهداری مجاز مبدل حرارتی صفحه ای را سرویس می کنند.نگاهی دقیق تر به هر روش کمک خواهد کرد که کدام روش بهتر است.



نگهداری CIP.به دلیل مزایای تلاطم سریع در چرخه تعمیر و نگهداری، CIP یک روش نگهداری جذاب است.سریع تر، راحت تر و ساده تر است.همچنین هنگامی که مایعات خورنده در حال پردازش هستند، این روش تمیز کردن ترجیح داده می شود.به طور معمول، یک عملیات CIP به شرح زیر است:

• واحد مبدل حرارتی صفحه خاموش است.
• تمام مایعات از دستگاه تخلیه می شود.واحدهای تک پاسی خود تخلیه می شوند.واحدهای چند گذر ممکن است به سوراخ های تخلیه خاصی نیاز داشته باشند.
• محلول تمیزکننده از پیش انتخاب شده با جریانی از پایین به بالا در داخل دستگاه به گردش در می‌آید تا دستگاه را کاملاً غرق کند و از کانال‌کشی جلوگیری کند.وقتی مشخص شد که محلول دیگر با مواد داخل دستگاه واکنش نمی دهد، تمیز کردن کامل می شود.
• دستگاه از محلول تمیز کننده تخلیه می شود و در صورت لزوم با آب شستشو داده می شود و دوباره آنلاین می شود.

امکانات نظافتی مجازمعایب تأسیسات تمیز کردن مجاز معمولاً با هزینه اولیه و به ندرت برای مزایای واقعی به دست آمده اندازه گیری می شود.



در یک مرکز تمیز کردن مجاز، هر صفحه ثبت شده و به صورت بصری بازرسی می شود تا مشخص شود که آیا مستحق بازسازی است یا خیر.به مشتری اطلاع داده می شود که آیا پلاکی غیرقابل کنترل است و چرا.این مرکز پایگاه داده خود را برای تأیید مشخصات اصلی مبدل حرارتی صفحه ای بررسی می کند و سپس یک بازرسی بصری دقیق از واشرها و نقاط تماس در صفحات باقی مانده را برای تعیین اینکه آیا فرسایش یا تغییر ظاهری نسبت به مشخصات اصلی وجود دارد انجام می دهد.سپس فرآیند تمیز کردن و درمان دقیق مورد نیاز تعیین می شود.



صفحات با فشار شسته می شوند، شسته می شوند و در معرض سوزاندن داغ و/یا روش دستی برای برداشتن واشر و رسوب قرار می گیرند.آنها در معرض انواع اسیدهای سازگار با مواد صفحه قرار می گیرند تا تعادل هرگونه رسوب را از بین ببرند.صفحات تمیز شده به طور کامل به صورت بصری بازرسی می شوند و 10 درصد نمونه برداری از صفحات مورد آزمایش رنگ نافذ قرار می گیرند.هر صفحه آزمایش شده با رنگ پاشیده می شود و در زیر نور ماوراء بنفش بررسی می شود تا هرگونه نشتی سوراخ یا ترک را پیدا کند.پس از این روش، صفحات مجدداً با فشار شسته شده و آبکشی می شوند تا تمام آثار رنگ از بین برود.



سپس صفحات با یک چسب واشر با مشخصات OEM مجدداً واشر می شوند که در صورت لزوم تعمیر میدانی را آسان می کند.بشقاب ها قبل از بسته بندی و حمل بازرسی کامل می شوند.واحدها قبل از حمل و نقل هیدرواستاتیک آزمایش می شوند.



تصاویر مبدل حرارتی بشقاب





مشخصات شرکت قطعات حرارتی M&C



M&C Heat Parts Co., Ltd در Wuxi، Jiangsu تاسیس شده است.M&C در طراحی و ساخت تجهیزات انتقال حرارت با کیفیت بالا تخصص دارد.طیف محصولات شامل صفحات و واشر، مبدل های حرارتی صفحه ای، مبدل های حرارتی واشر و مبدل های حرارتی لحیم کاری شده است.بنابراین، M&C به عنوان یکی از معدود تولیدکنندگان در سراسر جهان، راه‌حل‌هایی با طرح‌های ترمودینامیکی بهینه برای صنایع مختلف و تقریباً همه کاربردها ارائه می‌کند.

M&C خدمات لوازم جانبی یک مرحله ای، چندین برند و مدل های جایگزین برای انتخاب شما ارائه می دهد.ما تمام نیازهای شما را در مورد مبدل حرارتی صفحه ای برآورده می کنیم و دستگاه شما را از طریق ذخیره سازی غنی و پاسخ سریع خود به طور مداوم کار می کند.

علاوه بر این، ما یک سیستم کنترل کیفیت و خدمات پس از فروش دقیق داریم، از خرید مواد تا بسته بندی محصول نهایی تا زمانی که محصول در شرایط خوب دریافت شود.محصولات ما به طور گسترده در سراسر جهان در زمینه های مختلف مورد استفاده قرار گرفته است.







صفحات و واشرهای مبدل حرارتی صفحه M&C مدل های دیگر توصیه می شود
