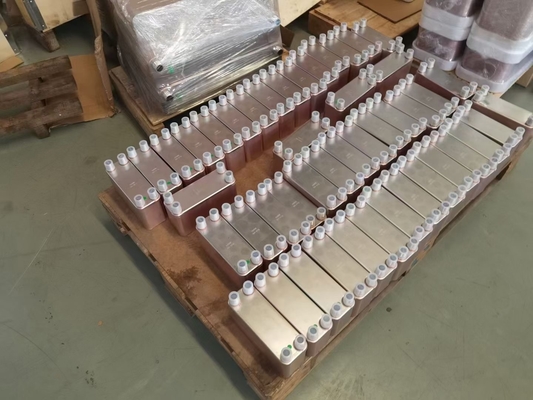

فولاد ضد زنگ فشرده و مقرون به صرفه با مبدل های حرارتی صفحه لحیم کاری مس 1.0/2.0/3.0 بار/BPHE
ساخت و ساز BPHE
مفهوم مبدل حرارتی صفحه لحیم کاری شده (BPHE) نوعی تغییر در مبدل حرارتی صفحه و قاب سنتی است، اما بدون واشر و قطعات قاب.در حال حاضر، BPHE های M&C به دلیل طراحی فشرده، بادوام، سهولت نصب و کارکرد مقرون به صرفه، اجزایی کاملاً جاافتاده در کارخانه های تبرید هستند.
مواد BPHE

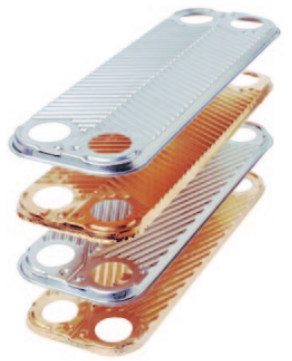

مبدل حرارتی صفحه لحیم کاری شده (BPHE) از صفحات فولادی زنگ نزن راه راه نازک تشکیل شده است که با استفاده از مس به عنوان ماده لحیم کاری به همدیگر لحیم کاری وکیوم شده اند.اگرچه ایده برای کاربردهای متعدد، واحدهای لحیم کاری مسی برای کاربردهای غذایی و کاربردهایی که شامل سیالات تهاجمی است مناسب نیستند.در اینجا راه حل بهینه مبدل حرارتی صفحه ای است که از 100٪ فولاد ضد زنگ ساخته شده است.
طراحی BPHE
لحیم کاری صفحات فولادی ضد زنگ با یکدیگر نیاز به آب بندی واشرها و صفحات قاب ضخیم را از بین می برد.علاوه بر اینکه صفحات را در نقاط تماس با هم نگه می دارد، مواد لحیم کاری بسته را آب بندی می کند.BPHE های M&C در تمام نقاط تماس لحیم کاری می شوند و از راندمان بهینه انتقال حرارت و مقاومت فشار اطمینان حاصل می کنند.صفحات به گونه ای طراحی شده اند که طولانی ترین طول عمر ممکن را ارائه دهند.
از آنجایی که تقریباً تمام مواد برای انتقال گرما استفاده می شود، BPHE از نظر اندازه بسیار جمع و جور است و وزن کم و حجم نگهداری کم دارد.M&C یک طراحی انعطاف پذیر ارائه می دهد که می تواند برای برآورده کردن نیازهای خاص شما سفارشی شود.
BPHE های M&C مقرون به صرفه ترین راه حل برای طیف گسترده ای از وظایف انتقال حرارت هستند.
اصل جریان
اصل جریان اصلی در یک مبدل حرارتی لحیم کاری شده برای کاربردهای تبرید، جریان موازی یا مورب برای دستیابی به کارآمدترین فرآیند انتقال حرارت است.در طراحی یک پاس همه اتصالات در یک طرف مبدل حرارتی قرار می گیرند و نصب را بسیار آسان می کنند.
کندانسور - اصل جریان
اجزای اصلی مانند اواپراتور است.مبرد در سمت چپ بالای مبدل به عنوان گاز داغ وارد می شود و شروع به متراکم شدن روی سطح کانال ها می کند تا کاملا متراکم شود و سپس کمی ساب خنک می شود.این فرآیند "تراکم آزاد" نامیده می شود.
اواپراتور، اصل جریان را نشان می دهد.کندانسور، اصل جریان را نشان می دهد
اواپراتور - اصل جریان
کانال‌های تشکیل‌شده بین صفحات و گوشه‌های موج‌دار به‌گونه‌ای چیده شده‌اند که دو رسانه از طریق کانال‌های متناوب، همیشه در جهت مخالف (جریان مخالف) جریان می‌یابند.
مبرد دو فاز (بخار + مایع) با کیفیت بخار بسته به شرایط عملیاتی کارخانه وارد سمت چپ پایین مبدل می شود.
تبخیر فاز مایع در داخل کانال ها صورت می گیرد و همیشه درجاتی از سوپرهیت درخواست می شود که به همین دلیل است که این فرآیند را "انبساط خشک" می نامند.

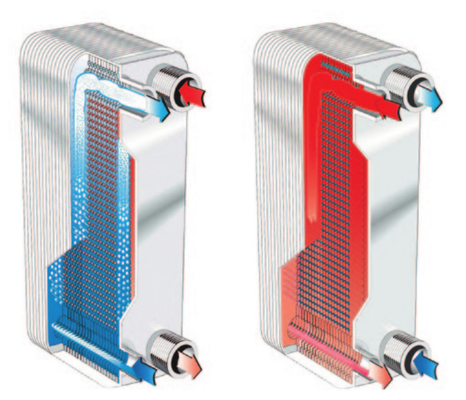

در تصویر یک اواپراتور، فلش های آبی تیره و روشن محل اتصالات مبرد را نشان می دهد.آب (آب نمک) که باید خنک شود جریان مخالف را در کانال های مخالف جریان می دهد.فلش های قرمز تیره و روشن محل اتصالات آب (بروین) را نشان می دهد.
اجزای مهم در کاربردهای تبرید
BPHEهای M&C با کارایی بالا که برای طیف وسیعی از وظایف در کاربردهای تبرید در سراسر جهان نصب شده‌اند، بالاترین عملکرد انتقال حرارت را با حداکثر قابلیت اطمینان و کارایی هزینه ارائه می‌دهند.
M&C مجموعه کاملی از BPHE های فشار بالا را ارائه می دهد.آنها برای تمام کاربردهای مختلف در سیستم های CO2 فرا بحرانی ایده آل هستند.در برنامه های تبرید که در آن BPHE های M&C نصب می شوند، تجهیزات معمولی شامل موارد زیر است:
چیلر
آب یا آب نمک را خنک می کند و گرما را به هوا یا آب دفع می کند.آب توسط یک سیستم هیدرولیک از طریق انواع مختلف مبدل حرارتی به هوای خنک در یک سیستم تهویه مطبوع یا برای خنک کردن فرآیندهای تولیدی یا صنعتی منتقل می شود.معمولاً از دو سیستم اصلی برای به حرکت درآوردن چیلرها استفاده می شود: یک کمپرسور که توسط یک موتور الکتریکی هدایت می شود، بر اساس سیکل تبرید فشرده سازی بخار.یا یک سیستم حرارتی (بخار، سوزاندن گاز طبیعی)، بر اساس چرخه تبرید جذبی.
پمپ حرارتی
نوعی چیلر آبی که می تواند در چرخه معکوس نیز کار کند که پمپ حرارتی منبع آب نیز نامیده می شود.در این مورد، وظیفه اصلی گرم کردن آب و دفع سرما به هوا یا آب است.آب گرم شده هوا یا آب را گرم می کند.آب گرم شده هوای سیستم تهویه مطبوع را گرم می کند.یکی دیگر از انواع این سیستم پمپ های حرارتی منبع زمینی است که از سطح زمین یا آب برای افزودن یا دفع گرما استفاده می کنند.
BPHE ها در کاربردهای تبرید
BPHE یک راه حل کارآمد برای طیف وسیعی از عملکردها در کاربردهای تبرید است.رایج ترین آنها شامل انتقال گرما از دو محیط اصلی است: مبرد به عنوان سیال اولیه (HFC یا گاز طبیعی) و آب یا آب نمک به عنوان سیال ثانویه:
سایر عملکردهای ممکن
چرا M&C BPHE را انتخاب کنید؟
مشخصات فنی BPHE
| مدل | عرض (میلی متر) | ارتفاع (میلی متر) | عرض مرکز (میلی متر) | ارتفاع مرکز (میلی متر) | مساحت سطح (㎡) | ضخامت (میلی متر) | وزن (کیلوگرم) | حداکثر سرعت جریان (m³/H) | فشار طراحی (بار) | دمای طراحی (℃) |
| ZL14 | 76 | 206 | 42 | 172 | 0.014 | 9+2.3N | 0.6+0.056N | 8 | 1.0/3.0/4.5 | -196-255 |
| ZL20B | 78 | 318 | 42 | 282 | 0.02 | 9+2.3N | 0.9+0.088N | 8 | 1.0/3.0/4.5 | -196-255 |
| ZL26 | 111 | 310 | 50 | 250 | 0.025 | 9+2.36N | 1.3+0.12N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL30 | 124 | 304 | 70 | 250 | 0.03 | 13+2.4N | 2.2+0.146N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL52A | 111 | 525 | 50 | 466 | 0.05 | 10+2.35N | 1.9+0.215N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL52B | 111 | 525 | 50 | 466 | 0.05 | 10+2.35N | 1.9+0.245N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL62A | 119 | 526 | 63 | 470 | 0.06 | 10+2.35N | 2.4+0.225N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL62B | 119 | 526 | 63 | 470 | 0.06 | 10+2.35N | 2.4+0.225N | 18 | 1.0/3.0/4.5 | -196-255 |
| ZL95A | 191 | 616 | 92 | 519 | 0.095 | 11+2.72N | 6+0.415N | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL95B | 191 | 616 | 92 | 519 | 0.095 | 11+2.72N | 6+0.415N | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL120A | 246 | 528 | 174 | 465 | 0.12 | 10+2.36N | 7+0.472N | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL120B | 246 | 528 | 174 | 465 | 0.12 | 10+2.36N | 7+0.472N | 42 | 1.0/3.0/4.5 | -196-255 |
| ZL200A | 321 | 738 | 188 | 603 | 0.2 | 13+2.7N | 13+0.74N | 100 | 1.0/3.0/4.5 | -196-255 |
