جزئیات محصول:
پرداخت:
|
| نام محصول: | مبدل حرارتی | مکانیکی اعمال کنید: | شیمیایی و مکانیکی |
|---|---|---|---|
| ساختار: | مبدل حرارتی صفحه ای | کاربرد: | تبادل هرت مایع به مایع |
| بعد، ابعاد، اندازه: | مرکز به مرکز: 381mm*70mm | منطقه انتقال: | 0.04㎡ |
| برجسته: | واشر مبدل حرارتی قطعات یدکی PHE,0.04㎡ واشر مبدل حرارتی صفحه ای,واشر صفحه Sondex S4A |
||

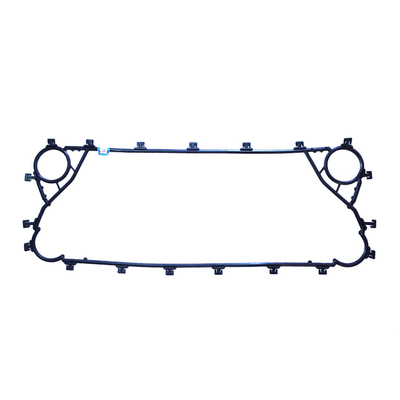

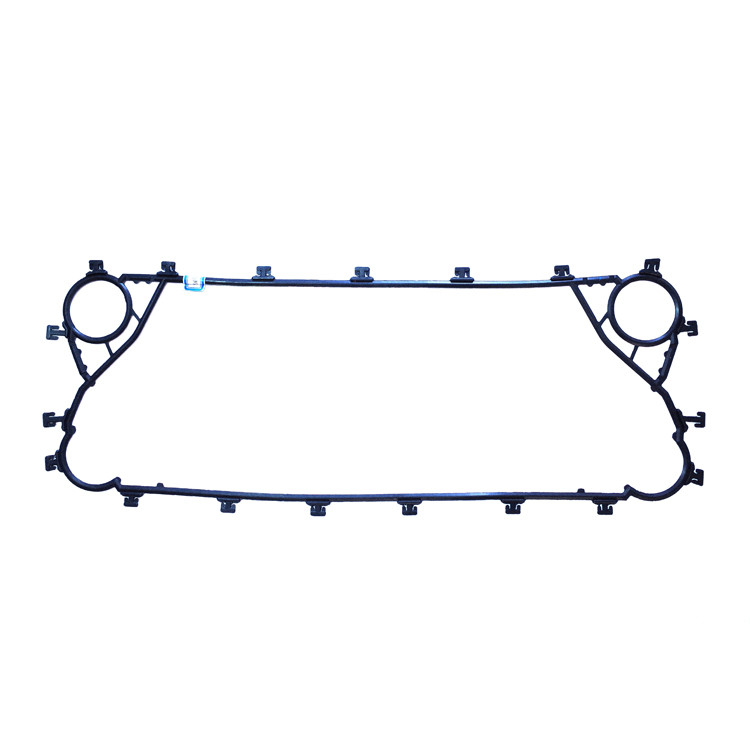

برابر با قطعات یدکی واشر مبدل حرارتی صفحه Sondex S4A PHE
مبدل حرارتی صفحه ای شامل بسته ای از صفحات فلزی موجدار با سوراخ هایی برای عبور دو سیال است که انتقال حرارت بین آنها انجام می شود.بسته صفحه بین یک صفحه قاب ثابت و یک صفحه فشار متحرک مونتاژ شده و توسط پیچ و مهره های سفت فشرده می شود.صفحات دارای یک واشر هستند که کانال بین صفحه ای را آب بندی می کند و سیالات را به کانال های متناوب هدایت می کند.تعداد صفحات توسط سرعت جریان، خواص فیزیکی سیالات، افت فشار و برنامه دما تعیین می شود.موج‌های صفحه باعث تلاطم سیال می‌شوند و صفحات را در برابر فشار دیفرانسیل حمایت می‌کنند.صفحه قاب و صفحه فشار از یک میله حمل بالایی آویزان شده و توسط یک میله هدایت کننده پایینی قرار دارند که هر دو به یک ستون پشتیبانی ثابت می شوند.اتصالات در صفحه قاب یا اگر یکی یا هر دو سیال بیش از یک بار عبور از داخل واحد انجام دهند، در صفحه قاب و فشار قرار دارند.
| مواد بشقاب | SS304، SS316، 254SMO، 904L، C276، تیتانیوم، نیکل، Incoloy825 |
| ضخامت صفحه | 0.5 میلی متر، 0.6 میلی متر، 0.7 میلی متر، 0.8 میلی متر، 1.0 میلی متر |
| مواد واشر | EPDM، NBR، HNBER، HEPDM، FKW |
| مونتاژ گاسکت | گیره، قفل، محکم، چسب |
| مواد قاب | فولاد کربن، فولاد ضد زنگ، روکش فولاد ضد زنگ |
| نازل | فلنج، درج لاستیکی، درج فلزی، نخ، گیره |
| اندازه اتصال | DN15~DN500 |
| استاندارد اتصال | سفارشی شده |
| رنگ | سفارشی شده |
| کاربرد | تهویه مطبوع، برق، سوگر، دریایی، شیمیایی و غیره |
ساخت مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای نوعی مبدل حرارتی است که از صفحات فلزی برای انتقال حرارت بین دو سیال استفاده می کند.این از صفحه فشار ثابت، صفحه فشار انعطاف پذیر، میله های هدایت بالا و پایین، پایه پشتی، پایه پشتیبانی، صفحه مبدل حرارتی، واشر، غلتک، پیچ سفت کننده، مهره، واشر قفل و پایه قاب تشکیل شده است. مبدل حرارتی معمولی به این دلیل که سیالات در معرض سطح بسیار بزرگتری قرار می گیرند زیرا سیالات روی صفحات پخش می شوند.با هزینه کم، انعطاف پذیری، نگهداری آسان و انتقال حرارت بالا، کارآمدترین نوع مبدل حرارتی است.ما راه‌حل‌های مبدل حرارتی رقابتی را ارائه می‌کنیم که از نظر عملکرد، نگهداری و صرفه‌جویی از سایر OEM پیشی می‌گیرند.مدل هایی که ما ارائه می کنیم می توانند جایگزین سازندگان مشهور جهان شوند.
جنس واشر و صفحه PHE
مبدل حرارتی M&C شامل مبدل حرارتی صفحه ای، مبدل حرارتی لحیم شده، قطعات یدکی مبدل حرارتی و جنس واشر و صفحه به شرح زیر است:
| مواد واشر | دما (℃) | مایع |
| Viton/FKM | -5 ---------+180 | اسید، مایع قلیایی |
| HNBR | -15--------+160 | آب معدنی/روغن با دمای بالا، آب با دمای بالا |
| NBR | -15--------+110 | آب، آب دریا، آب دود معدنی |
| EPDM | -25-------- +170 | آب گرم، بخار، اسیدی، قلیایی |
| مواد بشقاب | مایع |
| Hastelloy (C276,D205,B2G) | اسید سولفوریک غلیظ، هیدروکلریک، اسید فسفریک |
| تیتانیوم | آب دریا، آب نمک، ترکیبات نمکی |
| نیکل | سود سوزآور با دمای بالا و غلظت بالا |
| 20 Cr,18Ni6Mo(254SMO) | سولفوریک رقیق، محلول نمک آبی، محلول آب معدنی |
| فولاد ضد زنگ (AISI304,AISI316) | آب، بخار، روان کننده ها |
