جزئیات محصول:
پرداخت:
|
| نام محصول: | صفحات / واشر مبدل حرارتی صفحه ای | مواد قاب: | کربن استیل ، SS304 ، SS316L |
|---|---|---|---|
| کاربرد: | HVAC ، تولید برق ، متالورژی آهنی | اندازه شکل صفحه: | 1463 * 708 میلی متر |
| اندازه مرکز صفحه: | 1173 * 412 میلی متر | منطقه انتقال: | 0.8㎡ |
| عمق شیار صفحه ای: | 3 میلی متر | ضخامت واشر: | 5.5 میلی متر |
| حداکثر فشار عملیاتی: | 20 کیلوگرم در متر مکعب | حداکثر دمای کار: | 190 |
| برجسته کردن: | قطعات یدکی واشر مبدل حرارتی,تعویض واشر مبدل حرارتی |
||

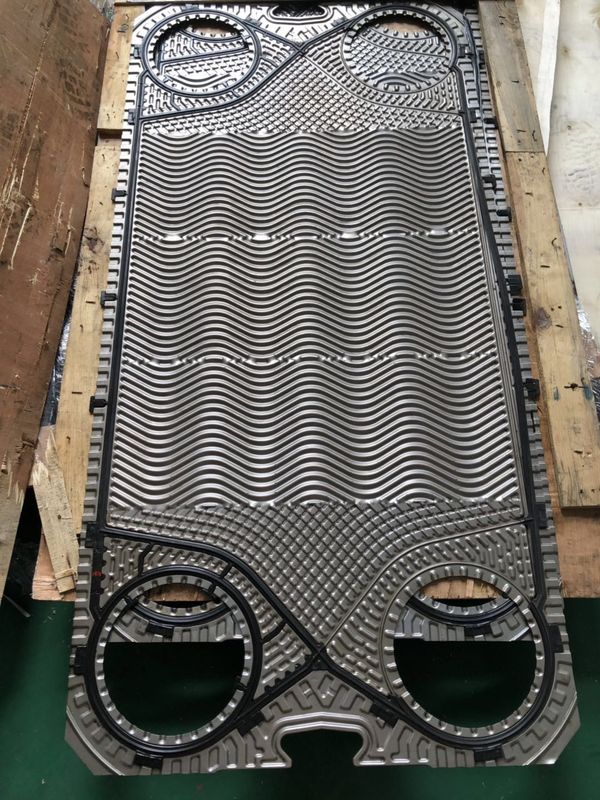

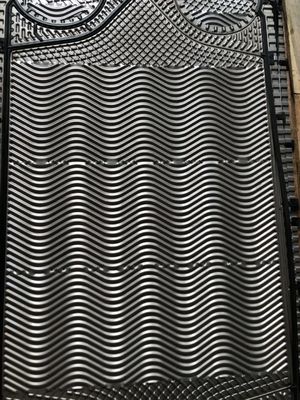

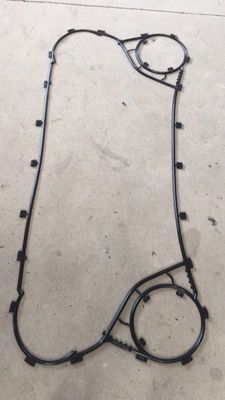

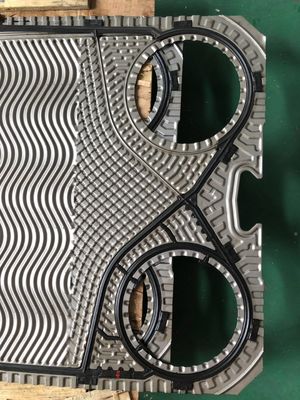

کشتی سازی صنعت بخاری بخاری روغن صفحه کولر صفحه مبدل حرارتی واشر EPDM / NBR مواد DX20DM
ساخت مبدلهای حرارتی صفحه
اصل اصلی مبدل های حرارتی نوع صفحه ای (PHE) اجازه عبور جریان متقابل دو مایعات در یک سطح بزرگتر است.مبدل های حرارتی صفحات دارای بازده حرارتی بالایی هستند زیرا مایع گرم به سمت پایین جریان می یابد و مایع سرد به سمت بالا بر روی صفحات بزرگ در معرض جریان می رود.در مقایسه با مبدل حرارتی نوع لوله معمولی ، PHE به دلیل جریان متقاطع ، دارای راندمان انتقال حرارت بالاتر است و موج دار شدن صفحات تلاطم را افزایش می دهد و تعداد رینولدز (Re) را کاهش می دهد.
مشخصات صفحات / واشر مبدلهای حرارتی صفحه DX20DM
| حداکثر دمای کار | 190 |
| حداکثر فشار عملیاتی | 20 کیلوگرم در متر مکعب |
| مواد صفحه | SS304 ، SS316L ، 254SMO ، Hastelloy ، تیتانیوم ، Ti-Pd ، نیکل |
| مواد واشر | نیتریل (NBR) ، HNBR ، FPM ، VITON A ، VITON G ، HTNBR ، EPDM |
| مواد قاب | کربن استیل ، SS304 ، SS316L |
ویژگی های مبدل حرارتی صفحه
(1) ضرایب انتقال حرارت بالا
مبدلهای حرارتی MC Plate به دلیل ایجاد توربولانس در شکل صفحات ، سرعت بالایی در انتقال حرارت ایجاد می کنند.پیکربندی ویژه واشر صفحات از هرگونه اختلاط رسانه در حال پردازش جلوگیری می کند.در منطقه بندر هر دو مایعات توسط واشرهای دوتایی جدا می شوند.ایمنی اضافی توسط شکاف نشتی تضمین می شود.
(2) صرفه جویی در فضای نصب
از آنجا که راندمان انتقال گرما زیاد است ، در مقایسه با همان ظرفیت مبدل حرارتی چند لوله ای ، فقط 2 تا 30٪ فضای نصب نیاز است.
(3) آلودگی کم
جریان متلاطم شدید ایجاد شده توسط دست انداز به روش جریان و مدت زمان کوتاه ماندن سیال در داخل مبدل حرارتی منجر به ایجاد اثر برای جلوگیری از چسبندگی مقیاس می شود.
مونتاژ و مونتاژ راحت.تمیز کردن به راحتی می تواند آلودگی را به روشی کارآمد کنترل کند.
(4) حداقل اتلاف گرما
گرما در کنار مبدل حرارتی نوع صفحه ساطع می شود و از آنجا که فضای زیادی لازم نیست ، حتی در صورت استفاده از عایق یا عایق های حرارتی ، می توان به دلیل حجم تولید حرارت کمتر ، گرما را کاهش داد.
(5) کاربرد و استاندارد سازی
تمام اجزا یا قطعات استاندارد شده و سازگاری قطعات خوب است.تعداد صفحه بسته به تغییر ظرفیت می تواند کم یا زیاد شود.تمیز یا تعویض در صورت فرسودگی صفحه یا واشر آسان است.
مزیت مبدل حرارتی صفحه
| طراحی فشرده | راندمان حرارتی بالا |
| قابل نصب برای تمیز کردن و نگهداری | در صورت لزوم می تواند صفحات اضافی انتقال حرارت اضافه شود |
| مناسب برای کاربردهای بهداشتی و صنعتی | مناسب برای استفاده با بخار |
| مواد ایمن برای غذا | CIP با سیستم سازگار است |
| تمیز کردن ساده | محصولی با کیفیت |
| هزینه نگهداری کم | عمر طولانی |
| تغییرات مشخصات برای روابط جریان بسیار موثر | صفحات مخصوص تراکم بخار |
| نسبت قیمت / عملکرد سودمند | خدمات دوستانه |
| ایمنی عملیاتی بالا | فشردگی |
| اثربخشی بالا | امکانات کاربرد گسترده |
مواد واشر PHE
| مواد واشر | دما (℃) | مایع |
| ویتون / FKM | -5 --------- + 180 | اسید ، مایعات قلیایی |
| HNBR | -15 -------- + 160 | آب معدنی / روغن دمای بالا ، آب با درجه حرارت بالا |
| NBR | -15 -------- + 110 | آب ، آب دریا ، آب دود معدنی |
| EPDM | -25 -------- +170 | آب گرم ، بخار ، اسید ، قلیایی |
برنامه های مبدل حرارتی صفحه
| خوراکی ها | شیر ، آب ، محلول شکر ، روغن سویا و کنجد ، مشروبات الکلی ، آبجو ، گرمایش ، عقیم سازی / خنک سازی روغن خوراکی و غیره ، بازیابی گرما و گرمایش مایع CIP |
| شیمیایی | نفت ، پارافین ، اسیدهای مختلف ، اسید سولفوریک ، نفت سفید ، سولفات نمک ، روی ، اسید نوکلئیک ، فرآیند پلیمریزاسیون ، خنک کننده آب نرم ، گرمایش گلیسیرین و غیره ، اتانول کندانس ، و غیره |
| منسوجات | شستشوی آب ، محلول NaOH ، رنگرزی آب خنک کننده و بازیافت حرارت ضایعات |
| برقی و الکترونیکی | آب در گردش ، خنک کننده شستشو ، خنک کننده روغن انتقال ، ترانسفورماتور یکسو کننده ، خنک کننده SCR ، خنک کننده حرارتی با فرکانس بالا ، تصفیه آب خالص ، خنک کننده لوله الکترون و خنک کننده کوره سیاه |
| تاسیسات مکانیکی | خنک کننده ماشین آلات ، امولسیون ، روغن هیدرولیک ، خنک کننده مایعات ساینده ، کمپرسور ، خنک کننده صنعتی ، روغن انتقال ، خنک کننده آب اتوکلاو و خنک کننده موتور |
| کشتی سازی | خنک کننده مرکزی ، روغن Lub ، ژاکت ، آب پیستون ، روغن سنگین ، خنک کننده روغن انتقال ، روغن دیزل ، پیش گرم شدن روغن گرمایش |
| اتوی استیل | خنک کننده قالب ، خنک کننده برای فرآیند ریخته گری مداوم ، کوره ، خنک کننده گیاه کک سازی ، امولسیون ، خنک کننده آب آمونیاک ، ماشین آلات ، خنک کننده کمپرسور ، خنک کننده روغن شستشو ، خنک کننده روغن هیدرولیک ، بازیابی گرما برای شستشوی آب و سایر فرآیند های بازیابی حرارت ضایعات |
| درمان سطحی | خنک سازی سولفات ، فسفات ، گرمایش / خنک سازی برای مایع فرآیند پیش تصفیه ، مایع خنک کننده عملیات حرارتی ، پوشش گراش و کروم |
| فرآیند استخراج | الکل خام ، روغن لوبیای سویا ، خنک کننده اسید چرب و غیره و گرمایش روغن نارگیل ، روغن خوراکی و غیره |
| داروخانه | خنک کردن ، گرم کردن و تمرکز برای استخراج محلول ها ، خامه ، محلول قند ، سوسپانسیون امولسیون ، پلاسما ، اسید سیتریک و غیره. |
| خمیر کاغذ | شستشوی آب ، خنک کننده آب کلر و بازیابی گرمای اتلاف شده |
| تجهیزات ساختمانی | گرمایش ، گرمایش برای تأمین آب گرم ، گرمایش و سرمایش کندانسور ، اواپراتور ، خنک کننده پمپ حرارتی ، خنک کننده روغن هیدرولیک و بازیافت حرارت ضایعات |
| خودرو | خنک کننده برای محلول عملیات حرارتی و مایع برش ، گرمایش برای قبل از پوشش و خنک کننده رنگ برای غرفه اسپری (سل فسفر ، خنک کننده) |
| مخزن ماهی | مخزن ماهی گرمایش آب دریا ، بازیابی گرمای ضایعات ، دستگاه جوجه کشی و مزرعه پرورش ماهی |
| گیاه | سیستم ذخیره سازی حرارتی یخ نیروگاه گرمایش منطقه ای ، نیروگاه هسته ای و استخر شنا |
