جزئیات محصول:
پرداخت:
|
| ساختار: | مبدل حرارتی صفحه | مواد: | SS316 |
|---|---|---|---|
| تیک پلاک: | 0.5 / 0.6 / 0.8 / 1 میلی متر | کاربرد: | قطعات PHE |
| توان (W): | 7.5-110KW | ابعاد (L * W * H): | درخواست |
| برجسته: | صفحه حرارت,ورق لحیم کاری |
||
GC51 اطلاعات اساسی صفحه PHE
هر صفحه شامل دو قسمت است

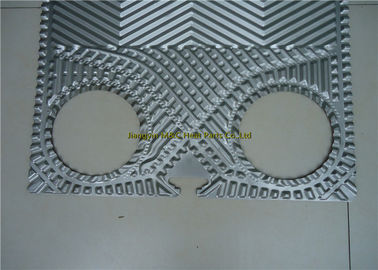

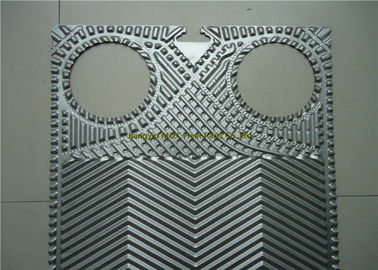

صفحه فلزی: این یک عنصر مهم انتقال حرارت برای فشار دادن ورق فلز با راه راه ، شیار آب بندی و سوراخ گوشه است.
موج دار نه تنها می تواند انتقال حرارت را تقویت کند ، بلکه می تواند ورق و سفت و سخت را افزایش دهد ، به طوری که توانایی تحمل مبدل حرارتی صفحه را بهبود می بخشد ، و از آنجا که تلاطم باعث حالت مایع می شود ، بنابراین می تواند تشکیل رسوب یا خاک را کاهش دهد ، بازی نقش در "خود تمیز کردن".

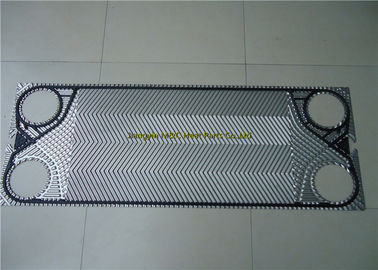

واشر آب بندی: نصب شده در شکاف در امتداد محیط صفحه واشر و صفحه مهر و موم بین محیط ، جلوگیری از نشت مایع به سمت خارج ، و با توجه به الزامات طراحی ، بخش آب بندی زاویه سوراخ ، مایعات سرد و گرم با توجه به جریان بندر مربوطه آنها.
پارامترهای GC51
| مواد صفحه | موجود متوسط |
| AISI304 ، AISI316L | آب خالص ، آب شیرین ، آب معدنی |
| تیتانیوم | آب دریا ، روغن معدنی ، آب سبزیجات |
| 254SMO | اسید سولفوریک دولوت و غیره |
| نیکل | سود سوز آور با درجه حرارت بالا و غلظت |
| هاستلوی | غلظت اسید سولفوریک و غیره |
اصل آب بندی

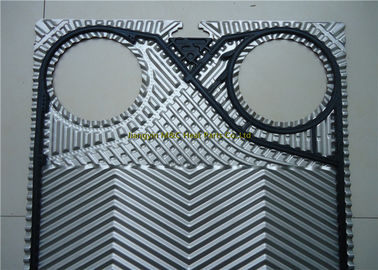

صفحه راه راه با واشر مهر و موم شده است ، که برای دو برابر شدن ساختار مهر و موم شده و دارای سوراخ سیگنال است. هنگامی که محیط از اولین مهر و موم نشت می کند ، می تواند از سوراخ سیگنال به بیرون نشت کند ، و مشکل به سرعت تشخیص داده و حل می شود ممکن است ، بدون ایجاد مخلوط کردن دو رسانه. مهر و موم واشر با توجه به رسانه های مختلف و درجه حرارت کار برای انتخاب انواع مختلف لاستیک.
نام تجاری: M&C
ماده: فولاد ضد زنگ 316L ، فولاد ضد زنگ 304 ، تیتانیوم
مزیت: تغییر شکل پلاستیک تولید کنید و از مقاومت خاصی برخوردار باشید

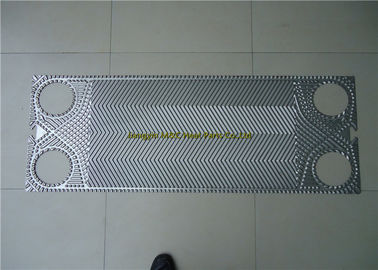

ابعاد: 1415 * 496 میلی متر
مرکز فاصله سوراخ: 1238 * 310 میلی متر
موج دار عمیق: 3 میلی متر
GC51 Fخوردن
1. طراحی صفحه پیشرفته برای بهبود کارایی انتقال حرارت.
2. توزیع یکنواخت مایع ، موقعیت دقیق.
3. انواع متداول صفحه های مبدل حرارتی صفحه ای در داخل و خارج از کشور.
4. منطق شنت منطقی ، افزایش مقاومت در برابر خوردگی ، بهبود نرخ استفاده از منطقه تبادل حرارت.
5. جریان معکوس این دو مایعات راندمان تبادل گرما را تا حد زیادی بهبود می بخشد.
6. لوله کشی موازی ورودی و خروجی مایع همان نصب مهندسی را ساده می کند.
7. صفحه تک ، تعمیر و نگهداری ساده.
چرا ما را انتخاب کنید ؟
ما به دنبال درک شرایط کار برای شما هستیم و برای ایجاد یک راه حل کامل ارتباط م yourثر با مهندس خود را ادامه می دهیم. این دقیق تر خواهد بود ، هزینه خرید و مصرف انرژی (آب ، برق و گاز) را کاهش می دهد.
مهندسین فنی ما می توانند با توجه به شرایط کار کاربر ، برای مشتریان ما طرح و نقشه های حرفه ای را انتخاب کنند ،
و ما راه حل های مناسب را برای ارائه یک سرویس پایدار و کارآمد برای شما انتخاب خواهیم کرد.
ما به منظور کاهش هزینه خرید تجهیزات و مصرف انرژی عملیات پردازش (آب ، برق و گاز) ، بیشتر به شرایط کار مشتریان توجه خواهیم کرد.
